Descrizione
Sistema didattico sui principi dell'elettronica di potenza
Caratteristiche:
Fonte di alimentazione commutabile
- DC 60 V, AC 40 V, 60 W a prova di cortocircuito e protetto dal feedback
Sorgente DC a 3 canali con l'intervallo di impostazione:
- Impostabile -40 V …+40 V per uscita
- max. per uscita 1,5 A
- Terra comune 0 V
Sorgente di corrente alternata con intervallo di impostazione:
- Tensione di fase da 0 … 23Veff
- Corrente max. corrente per fase 2Aeff
- Punto neutro comune 0 V (conduttore neutro N)
- Frequenza impostabile in incrementi di 1 Hz: 1 Hz ... 100 Hz
La commutazione tra le modalità operative avviene tramite un interruttore a scorrimento. La commutazione avviene sempre tramite la posizione centrale "OFF" in modo da evitare collisioni derivanti da commutazioni arbitrarie
Opzioni di sicurezza:
- Le correnti delle uscite vengono registrate continuamente e la tensione viene ripristinata quando le soglie vengono superate.
- La tensione totale delle uscite CC è soggetta a monitoraggio e limitata a un valore massimo (ad es. 60 V CC) se la limitazione CC è attivata.
- Le opzioni di sicurezza sono impostate nel menu di servizio.
GATE CONTROLLO - Attuazione MOSFET / tiristori
- Attuazione per tiristori a 3 canali, angolo di fase impostato tramite display
- Attuazione per MOSFET 1...4 canali, regime impostabile tramite display, ampiezza impostabile tramite display
Blocchi funzione:< br> - Raddrizzatore a diodi
- Raddrizzatore a tiristori
- Stadio di uscita MOSFET
Strumenti di misura integrati
- 2 multimetri per la misurazione di U, I e P
- Ingressi di misura privi di potenziale
- Campo di misura U: ±400mV, ±4V, ±40V
- Campo di misura I: ±200mA, ±2A
- Visualizzazione dei valori misurati come rms o arv
Campo di sperimentazione:
Connettore -in zona con prese Schuko da 4mm, disposte secondo un reticolo da 19mm; 4 prese sono collegate elettricamente tra loro. I collegamenti elettrici sono codificati a colori.
- Tensione di esercizio primaria 115 V/230 V CA 50/60 Hz
- Classe di protezione I, PELV
Design:

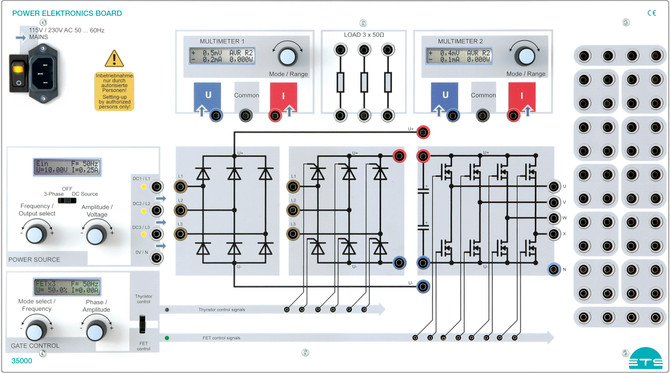

Tavola sperimentale in formato A4 con frontale fotorealistico in quadricromia progettazione del pannello. Linee colorate secondo il codice colore. Uno speciale rivestimento rende la superficie del pannello antigraffio. L'etichettatura standard didattica con istruzioni per l'uso e possibilità di collegamento facilita la messa in servizio da parte dell'utente.
lxhxp: 532 x 297 x 90 mm
