Descrizione

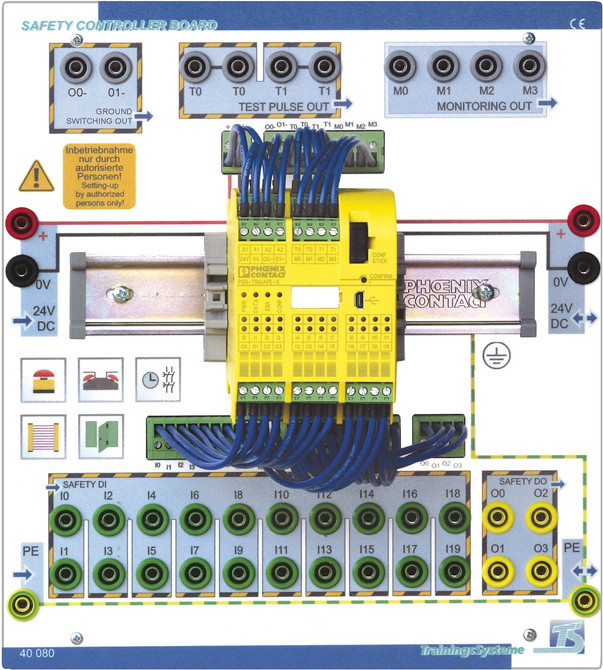

Experimenting Board in formato A4
per la progettazione di applicazioni di sicurezza funzionale per macchine e impianti fino al Performance Level e (PL e) / Safety Integrity Level 3 (SIL 3), ad es.
- Arresto di emergenza
- Monitoraggio protezione di sicurezza
- Comando a due mani
- Monitoraggio contattori
- Funzione tempo di sicurezza
- Barriera fotoelettrica
- Muting
- Pulsante di abilitazione del dispositivo
- Funzioni logiche ad es. AND, OR, contatore, valutazione del fronte
Selezione delle funzioni tramite blocchi di memoria o software preconfigurati. La scheda viene consegnata dotata di un blocco di memoria non configurato.
Visualizzazione dello stato tramite LED del software.
Modifiche del programma tramite software o blocchi di memoria preconfigurati.
Caratteristiche:
- Modulo di sicurezza, assemblato e cablato
- 20 ingressi sicuri (24 V CC/circa 3 mA)
- 4 uscite sicure (24 V CC/max. 2 A)
- 4 uscite di monitoraggio (24 V CC/max. 100 mA)
- 2 uscite low-side sicure (0 V/max. 2 A)
- 2 uscite clock sicure a due canali per il rilevamento di cortocircuiti da circuito a circuito (T<100 ms/24 V CC/max. 100 mA)
Tutti in- e uscite su prese di sicurezza da 4 mm.
Tensione di funzionamento 24 V CC, interfaccia USB, protezione da cortocircuito
Design:
Scheda con design fotorealistico del pannello frontale in quadricromia. Linee colorate secondo il codice colore. Uno speciale rivestimento rende la superficie del pannello antigraffio. Le etichette didattiche standard con istruzioni per l'uso e possibilità di collegamento facilitano la messa in servizio da parte dell'utente.
