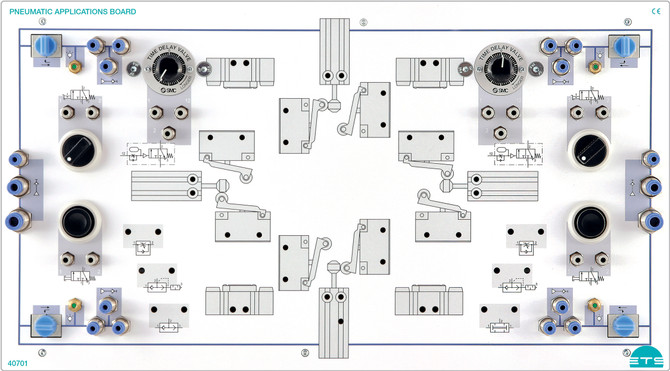

Tavola sperimentale in formato A4
per la realizzazione di circuiti pneumatici.
Aree predisposte per la disposizione orientata al processo dei componenti pneumatici.
Visualizzazione grafica dei componenti di base e delle loro opzioni di disposizione.
Gruppi di funzioni integrati:
- 2 triple alimentazioni/distribuzioni di aria compressa nei fori nominali NB4, NB6 e NB8 (con funzione di controllo della sfera) per uso individuale
- 4 scatole di distribuzione con display dell'aria compressa per 3 Schott connessioni NB4 con funzione di controllo sfera. Ogni scatola può essere collegata o disconnessa nonché scaricata individualmente.
- 2 valvole 3/2 vie, con pulsante, normalmente chiuse
- 2 valvole 3/2 vie, con pulsante ad aggancio, normalmente chiuse
- 2 valvole temporizzate, normalmente chiuse
Collegamento di tutti i componenti tramite raccordi a paratia da 4 mm.
Design:
Scheda con design fotorealistico del pannello frontale in quadricromia. Linee colorate secondo il codice colore. Uno speciale rivestimento rende la superficie del pannello antigraffio. L'etichettatura standard didattica con istruzioni operative e possibilità di collegamento facilita la messa in servizio da parte dell'utente.
lxhxp: 532 x 297 x 90 mm
Utilizzo esteso della scheda con i componenti elettropneumatici.
