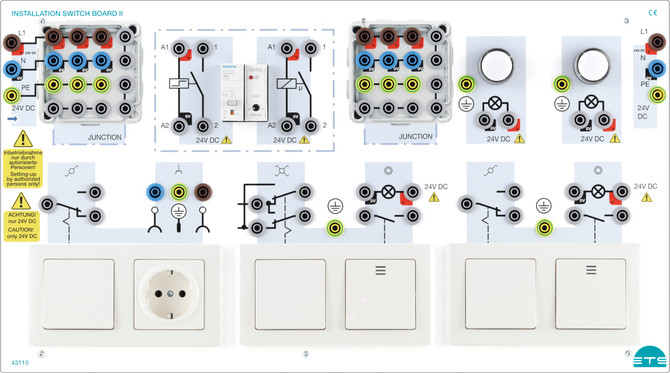

Quadro elettrico di installazione per funzionamento a bassa tensione 24 V CC. Funzionamento sicuro grazie all'uso esclusivo a bassa tensione.
Componenti installati:
2 campi di distribuzione
2 deviatori
2 pulsanti
2 lampade spia per pulsanti, 24VDC
1 intermedia interruttore
1 presa Schuko
1 interruttore remoto 24VDC
1 relè universale scala, 24VDC
timer, tempo impostabile: 1…30min
2 spie luminose, a cablaggio libero, 24VDC
Connessione di tutti gli ingressi e le uscite tramite prese di sicurezza (4 mm).
Design:
Scheda sperimentale in formato A4
Scheda con design fotorealistico del pannello frontale in quadricromia.
Linee colorate secondo il codice colore .
Uno speciale rivestimento rende la superficie del pannello antigraffio.
Le etichette standard didattiche con le istruzioni per l'uso e le opzioni di collegamento facilitano la messa in servizio da parte dell'utente.
