Scheda progettata per l'esame di sistemi LED
a tensione costante 24V. Grazie al sistema SW&DIM2 è possibile un controllo esteso
di lampade/alimentatore senza DALI tramite i normali
pulsanti (tensione di rete). Il sistema è adatto
per la commutazione, la regolazione, l'alternanza della temperatura di colore in
dispositivi di monitoraggio della temperatura o l'alternanza di colore nelle unità RGB. Due pulsanti collegati direttamente all'unità di controllo
sono forniti per le operazioni di controllo.
Le unità di controllo DALI sono conformi al nuovo standard DT8.
Il vantaggio delle unità DT8 è, da un lato, che solo uno
È necessario l'indirizzo DALI, mentre il colore e
la luminosità possono essere controllati separatamente.
Tuttavia alcuni sistemi bus subordinati come ad es. KNX
non offrono ancora questi comandi colore nel loro set di comandi,
ci sono ulteriori modalità operative alternative per il
controllo colore (Color&Dim).
Caratteristiche:
Alimentatore elettronico con 3 canali di uscita (RGB) per LED di potenza tensione costante 24 V con interfaccia DALI e funzione Switch DIM 2, tipo DALI DT8 (preimpostato su DT6 nelle impostazioni di fabbrica).
Alimentatore elettronico con 2 canali di uscita (Turnable White) per LED di potenza tensione costante 24V con interfaccia DALI e funzione Switch DIM 2, tipo DALI DT8
Pulsanti per funzione Switch DIM 2
Lampada a LED, bianco girevole
Lampada a LED, RGB
Tutti connessioni richieste terminate su prese di sicurezza da 4 mm e 2 mm
Design:

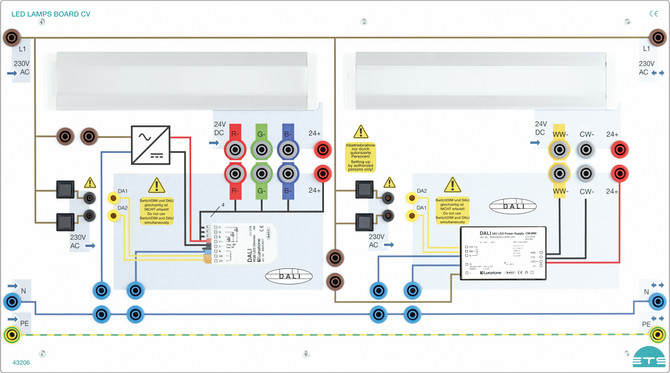

Scheda sperimentale in formato A4 con design fotorealistico del pannello frontale in quattro
colori. Linee colorate in base al codice
colore. Uno speciale rivestimento rende la superficie del pannello
antigraffio. L'etichettatura standard didattica con le istruzioni per l'uso
e le possibilità di collegamento facilitano la messa in funzione da parte
dell'utente.
