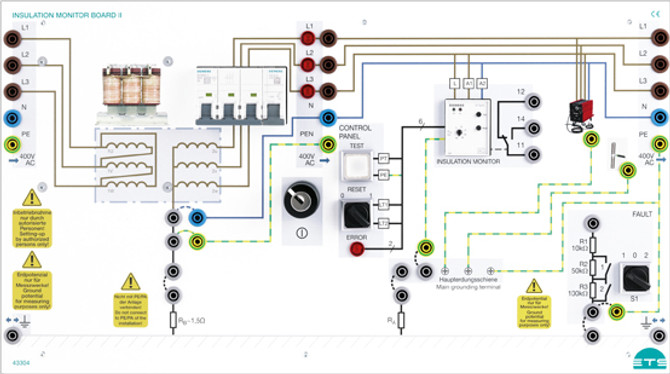

Fornitura con trasformatore di isolamento
trifase
per la progettazione di un sistema IT.
Dispositivo di monitoraggio dell'isolamento integrato inoltre per il monitoraggio di sistemi IT.
Per l'esecuzione dei seguenti esperimenti:
- Conoscenza con il sistema IT con monitoraggio dell'isolamento
- Familiarizzare con i dispositivi di controllo dell'isolamento
- Scelta e utilizzo degli strumenti di misurazione e
prova
- Interpretazione dei risultati di misurazione
- Applicazione delle norme per la prima prova e la ripetizione< br> e creazione
di schemi / diagrammi di flusso per le
misurazioni richieste
- Testare le misure di protezione nei
sistemi IT
- Creare protocolli di prova
Utilizzo di schede RCD:
- Esaminare possibili applicazioni di differenziali in
sistemi AC senza messa a terra
(sistema IT)
Comprendente:
- Trasformatore di isolamento trifase
(400/400V / 200VA)
- Interruttore automatico (IN: 1A)
- Pulsante a chiave per l'approvazione
- Indicatore di fase: L1, L2, L3
- Facile modifica del tipo di sistema
tramite ponticelli
- Dispositivo di monitoraggio dell'isolamento
per il monitoraggio dell'isolamento di
sistemi di tensione CA senza messa a terra
(sistema IT) con una o tre fasi
- Tensione di alimentazione: 115/230 V CA
- Tensione di misura: fino a 500 V CA
- Campo di misura: 10 - 110 kW
- Pulsante per ripristinare
le impostazioni di allarme memorizzate
- Pulsante per la simulazione dei guasti
(pulsante di test esterno)
- Spia luminosa come trasmettitore del segnale di allarme
- Implicazione dell'equializzazione potenziale
- Resistenze di misura commutabili per
la generazione di guasti di isolamento/difetti verso terra
