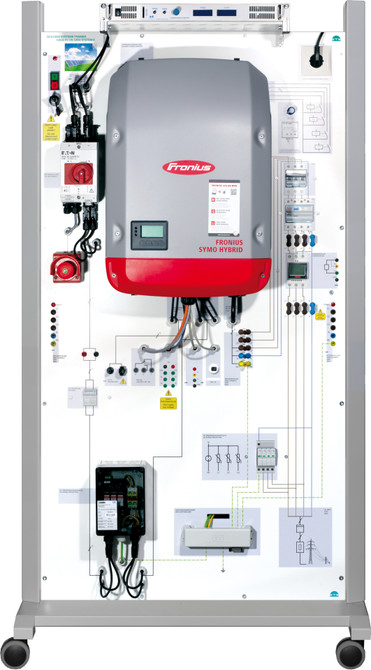

Sistema FV On-Grid
Caratteristiche tecniche:
1. Alimentazione:
- Interruttore a chiave e pulsante per il rilascio dell'alimentazione di energia
- Simulazione di un dispersore di fondazione
- Simulazione del collegamento equipotenziale attraverso la barra di terra principale
- Protezione da sovratensione sulla rete AC laterale
- RCD, 2 poli
- Interruttore automatico di linea, unipolare
- Contatore di energia con connessione bus per l'integrazione in una Smart Grid (conforme MID). Valori visualizzati:
tensione, corrente, potenza, lavoro
2. Inverter FV
Inverter FV monofase
Dati tecnici:
- Potenza max. Potenza generatore fotovoltaico: 1,5kW
- Gamma MPP: 120 V…335 V
- 1 controller MPP
- Protezione da inversione di polarità
- cos phi: .,80 induttivo … 0,80 capacitivo
- auto - commutate, isolate galvanicamente
- Interfacce: RS232, RS485, S0 per contatore
- 2x RS422 (Solar-Net)
- 6 ingressi digitali, 4 ingressi e uscite digitali
- senza potenziale uscita relè (contatto di scambio)
Data logger FV
Data logger solare con gestione dell'energia.
Il data logger è collegato all'inverter FV tramite un bus RS485. Mediante l'impostazione dei parametri è possibile determinare se deve essere utilizzato solo per il monitoraggio o anche per il controllo della potenza.
Caratteristiche:
- Consente il collegamento di un massimo di 100 inverter
- Controllo della potenza dell'inverter
- Controllo del cos phi dell'inverter
- Monitoraggio del sistema
- Visualizzazione dei valori tramite l'interfaccia web integrata
- Messa in servizio tramite l'interfaccia web integrata, senza bisogno di un software aggiuntivo
3. Sistema fotovoltaico
composto dalla simulazione di un generatore fotovoltaico e del cablaggio CC
· Simulazione del generatore fotovoltaico con i seguenti dati:
- Tensione di uscita: 0....300 V CC
- Potenza di uscita: 1,2kW
Parametri di configurazione:
- Tensioni regolabili: UMPP, U0
- Correnti regolabili: Icortocircuito, IMPP
Con questi parametri è possibile simulare porzioni di ombreggiatura o sistemi con celle diverse nonché sistemi reali con i relativi dati.
Uno strumento Excel consente di tracciare le rispettive caratteristiche e di trasferirle al simulatore tramite una scheda di memoria.
·Cablaggio CC:
- Spina di ingresso FV Sunclix (Phoenix)
- Fusibili di stringa CC< br> - Sezionatore CC
- Protezione da sovratensione CC
