Controller industriale di potenza reattiva con display LC.
Il suo sistema di misurazione raccoglie i rapporti di corrente reattiva ed effettiva della rete attraverso la misurazione di corrente e tensione. Utilizzando la corrente di una fase e la tensione delle altre due fasi, il regolatore di potenza reattiva calcola la potenza reattiva necessaria per raggiungere il fattore di potenza target impostato. I gradini del condensatore vengono attivati ​​o disattivati ​​se si verificano differenze.
Il controller è liberamente programmabile tramite i tasti operativi sul fronte della scheda. È disponibile anche una configurazione automatica.
Il controller è dotato di 6 uscite/gradini di commutazione.
Dati tecnici:
- Tensione di funzionamento: 400 V CA, 50 Hz
- 6 uscite relè, 230 V
- Visualizzazione di U, I, f, Q, P, S, cosj e di tutte le armoniche irregolari di corrente e tensione (1-19)
- La potenza del condensatore può essere programmata individualmente
- Ingresso trasformatore di corrente per .. ./1A e ...5/A
- Configurazione automatica o manuale
Tutti i collegamenti alle prese Schuko da 4mm e 2mm
Design:

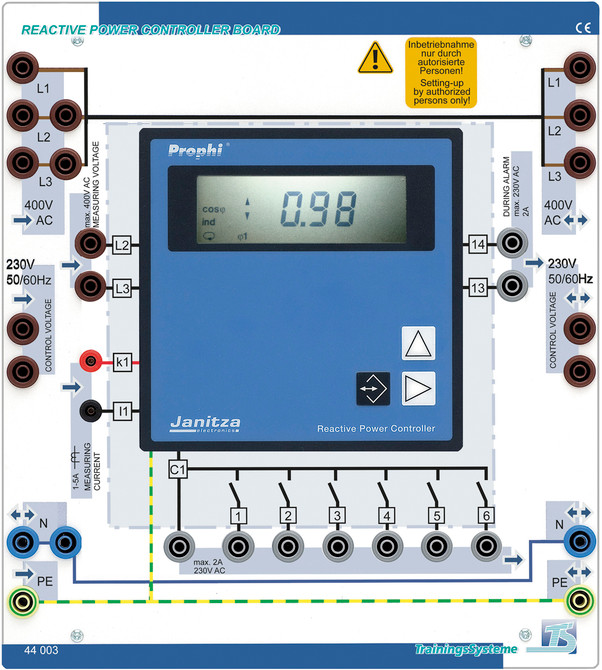

Experimenting Board in formato A4 con pannello frontale fotorealistico in quadricromia progetto. Linee colorate secondo il codice colore. Uno speciale rivestimento rende la superficie del pannello antigraffio. L'etichettatura standard didattica con istruzioni per l'uso e possibilità di collegamento facilita la messa in servizio da parte dell'utente.
L x A x P: 266 x 297 x 90 mm
