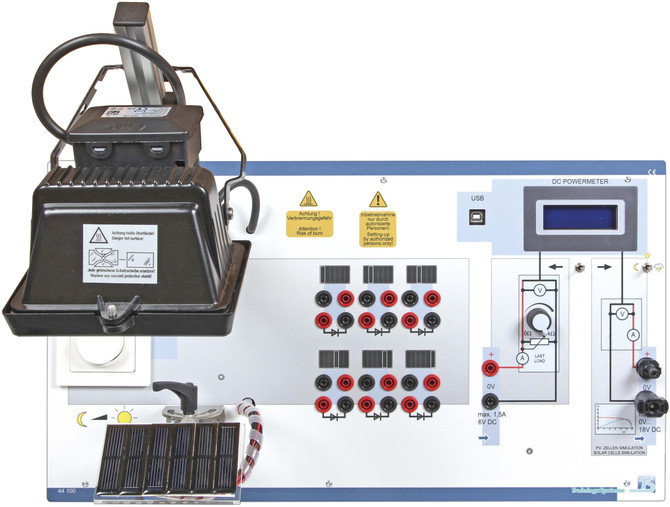

Tavola sperimentale in formato A4
6 celle solari sono montate su un pannello rotante e inclinabile che può essere collegato indipendentemente in serie o in parallelo. Una sorgente di luce artificiale girevole e inclinabile sulla scheda consente di studiare il comportamento delle celle solari a diversi livelli di irraggiamento.
Un'interfaccia di misurazione integrata con display LC e connessione USB emette i valori elettrici U, I e P delle celle fotovoltaiche.
La scheda dispone di un carico elettronico variabile per determinare le caratteristiche U/I delle celle solari.
Un simulatore regolabile di un generatore solare simula le caratteristiche di un modulo solare con una tensione a riposo di 18 V e una tensione max. corrente di cortocircuito di 2,5 A. La sua tensione di uscita può essere utilizzata per alimentare carichi o regolatori di carica.
Caratteristiche:
- 6 celle solari
- 6 diodi, collegabili come diodi di stringa o di bypass
- sorgente di luce artificiale dimmerabile, ruotabile
- simulatore di un generatore solare
- misuratore di corrente, tensione e potenza
- Connessione USB
- carico elettronico (regolabile manualmente o tramite software)
Design:
Scheda con fotorealismo, quattro -design del pannello frontale a colori. Linee colorate secondo il codice colore. Uno speciale rivestimento rende la superficie del pannello antigraffio. L'etichettatura standard didattica con istruzioni per l'uso e possibilità di collegamento facilita la messa in servizio da parte dell'utente.
lxhxp: 532x 297 x 90 mm
