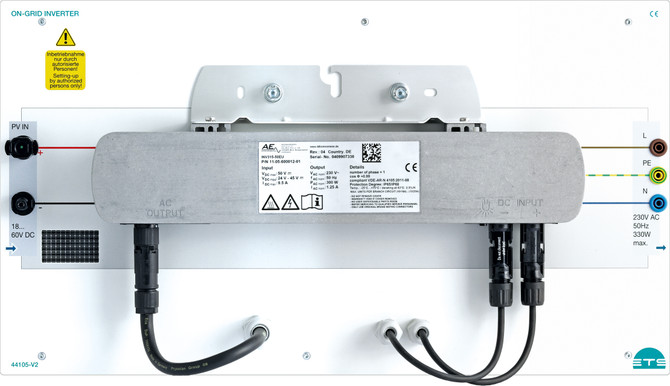

Scheda sperimentale in formato A4
con un inverter connesso alla rete
funzionante con una tensione minima in ingresso di 20V DC.
Un modulo fotovoltaico con una tensione in uscita di min. Per il funzionamento sono necessarie 20 V CC o 2 schede FV di ETS DIDACTIC (modello n. 44100).
Caratteristiche tecniche:
Dati di ingresso FV
- Spina Sunclix
- Max. Potenza FV: 250 W
-Max. Voltaggio CC: 45 V
- Min./max. tensione di avvio: 18 V/45 V
- Intervallo MPP: 20 V…40 V
- Tensione max. Corrente CC: 11 A
Dati di uscita CA
- Potenza nominale CA: 240 W
- Corrente nominale: 1,0 A
- Fattore di potenza: >0,99
- Tensione nominale CA: 230 V
- Frequenza nominale: 50,0Hz
Anti-islanding automatizzato
Design e lavorazione:
Scheda con design fotorealistico del pannello frontale in quadricromia. Linee colorate secondo il codice colore. Uno speciale rivestimento rende la superficie del pannello antigraffio. Le etichette didattiche standard con istruzioni per l'uso e possibilità di collegamento facilitano la messa in servizio da parte dell'utente.
