Descrizione
La Motor Test Board è l'unità di controllo del banco prova della macchina. Funziona come un azionamento ad alta efficienza energetica e comprende due convertitori di frequenza con uscita bilanciata tra loro per un funzionamento a 4 quadranti delle macchine di prova e dell'unità di carico.
Caratteristiche:
Guida e frenatura in quattro quadranti
Dinamico e modalità statica
Stabilire e visualizzare velocità di rotazione e coppia
Misurazione e visualizzazione integrate di corrente e tensione
Deriva e visualizza potenza, potenza apparente, frequenza, cos phi, efficienza
Facile passaggio tra macchine CA e CC
Fornisce uscite DC regolabili per motore DC e avvolgimento di eccitazione
Un sistema informatico integrato con monitor touch resistivo da 7" viene utilizzato per tutte le funzioni di visualizzazione e comando direttamente sull'unità di controllo.
Interfaccia WLAN, WIFI
Web server integrato per visualizzazione aggiuntiva su tablet PC o videoproiettore
Test di connessione e monitoraggio termico della macchina da testare
Arresto di sicurezza in caso di violazione della sicurezza, errori di funzionamento o se i parametri superano i valori predefiniti
Primario alimentazione: CA 400 V incl. N e PE
Design e lavorazione:

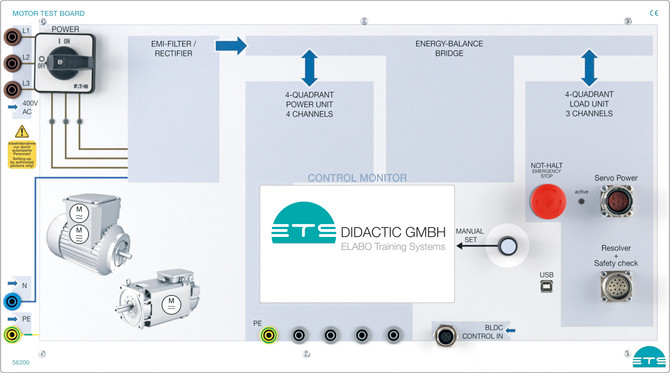

Scheda con pannello frontale in design fotorealistico in quadricromia. Fili rappresentati secondo il codice colore. Uno speciale rivestimento rende la superficie del pannello antigraffio. L'etichettatura standard didattica con istruzioni per l'uso e possibilità di collegamento facilita la messa in servizio da parte dell'utente.
Dimensioni 532 × 297 × 100 mm
Peso 5,6 kg
Controllo delle modalità operative
Simulazione del carico/freno (modalità motore)
Definisci manualmente il valore target con il controllo della sequenza di coppia
Definisci manualmente il valore target con il controllo della sequenza della velocità di rotazione
Registra e visualizza automaticamente la curva caratteristica M=f(N)
Peso oscillante
Azionamento di sollevamento
Rullo / calendario
Ventola
Compressore
Azionamento avvolgitore
Il software può essere utilizzato per definire un carico dipendente dal tempo, a scelta
Azionamento (modalità generatore)
Definire manualmente il valore nominale con la velocità di rotazione controllo del valore fisso
