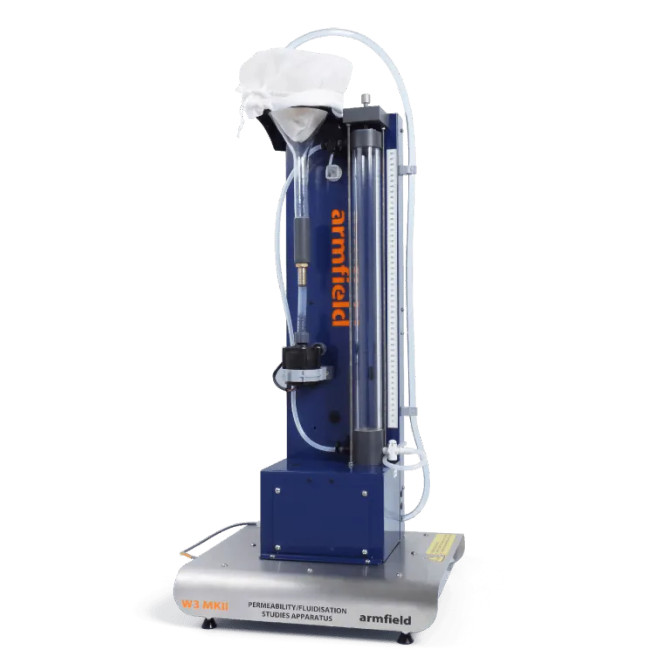

L'apparato di permeabilità/fluidizzazione consente di dimostrare prove di permeabilità, fluidizzazione e attrito utilizzando acqua di rubinetto e idonei mezzi granulari porosi.

Gli studenti possono misurare e comprendere le caratteristiche del flusso attraverso un letto di particelle e testare vari supporti che possono essere presi in considerazione per l'uso nei filtri a letto profondo.

Descrizione:

Un letto di mezzo granulare (solitamente Ballotini, ma possono essere utilizzati anche altri materiali, come sabbia o antracite) viene posto in un tubo facilmente smontabile attraverso il quale è possibile far fluire l'acqua verso il basso attraverso la colonna per dimostrare la permeabilità o verso l'alto per dimostrare l'attrito e la fluidizzazione.

Alla base della colonna c'è una maglia setacciata per trattenere il materiale granulare. Il sensore di pressione differenziale consente la misurazione della caduta di pressione attraverso il letto. Il tubo della sezione di prova e tutti i collegamenti dei tubi sono trasparenti per consentire di osservare l'intero processo e di rilevare facilmente la presenza di bolle d'aria.

Obiettivi di apprendimento:

• Misurazioni della caduta di pressione e correlazioni per il flusso attraverso letti impaccati
• Verifica dell'equazione di Kozeny
• Caratteristiche di un letto fluido liquido
• Misurazione della permeabilità di solidi selezionati
• Test di attrito

Specifiche tecniche:

Tubo di campionamento: I/D 0,038 m
Lunghezza tubo di campionamento: 0,507 m
Pompa: 24 L/h
Campo del misuratore di portata: 0-3 L/min Imbuto
di vetro: 1,5 L
Elettrovalvole: 2
Campo di pressione: 0-5 psi
