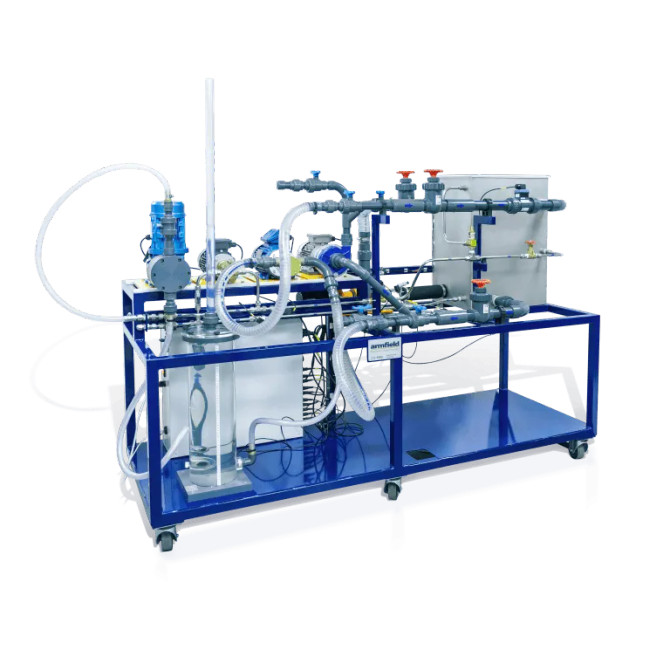

Il banco di prova multi-pompa è stato progettato per dimostrare le caratteristiche operative (curve di portata e rendimento) di una serie di diversi tipi di pompe, ciascuna con una potenza di ingresso sostanzialmente simile.

Descrizione:

Il banco di prova Multi-Pump può ospitare sia pompe rotodinamiche che volumetriche e viene fornito con l'esempio più comune di ogni tipo come standard (vale a dire una pompa centrifuga e una pompa a ingranaggi).

Sono disponibili altri tipi di pompe come accessori (tra cui assiale, a turbina, a girante flessibile, a membrana e a stantuffo, oltre a una seconda pompa centrifuga per dimostrazioni in serie/parallelo).

Fino a quattro pompe possono essere ospitate simultaneamente all'interno della piattaforma per l'uso in un singolo periodo di laboratorio, e ciascuna può essere azionata senza scollegare alcuna tubazione o collegamento. Inoltre, le pompe possono anche essere facilmente intercambiate.

Ogni accessorio della pompa è fornito sulla propria piastra di base, assemblato completo di tutti i tubi, valvole e raccordi per consentirne un facile montaggio. Per le diverse posizioni vengono utilizzati diversi tipi di raccordi per aiutare a prevenire un montaggio non corretto.

Questo nuovo sistema trae vantaggio dalla strumentazione elettronica, dal controllo e dalla registrazione dei dati tramite un PC (non fornito) e dall'impiego di un azionamento vettoriale senza sensori per determinare con precisione la coppia fornita dai motori di azionamento.

Come opzione, l'unità può essere dotata di due pompe centrifughe identiche per consentire la dimostrazione di semplici configurazioni di pompe in serie/parallelo.

Contenuto sperimentale:

Determinazione delle prestazioni di diversi tipi di pompe a velocità costante mediante la produzione di un insieme di curve caratteristiche:

• Per pompe rotodinamiche
  – Prevalenza vs portata
  – Potenza assorbita vs portata
  – Efficienza della pompa vs portata
• Per pompe volumetriche
  – Portata vs prevalenza
  – Potenza assorbita vs prevalenza
  – Efficienza volumetrica vs prevalenza
• Pompe Rotodinamiche
  – Pompe Centrifughe
  – Pompe Centrifughe in Serie e Parallelo
  – Pompe Assiali
  – Pompe Turbina
• Pompa a spostamento positivo
  – Pompa ad ingranaggi
  – Pompa a girante flessibile
  – Pompa a membrana
  – Pompa a pistone (pompa a pistone)
