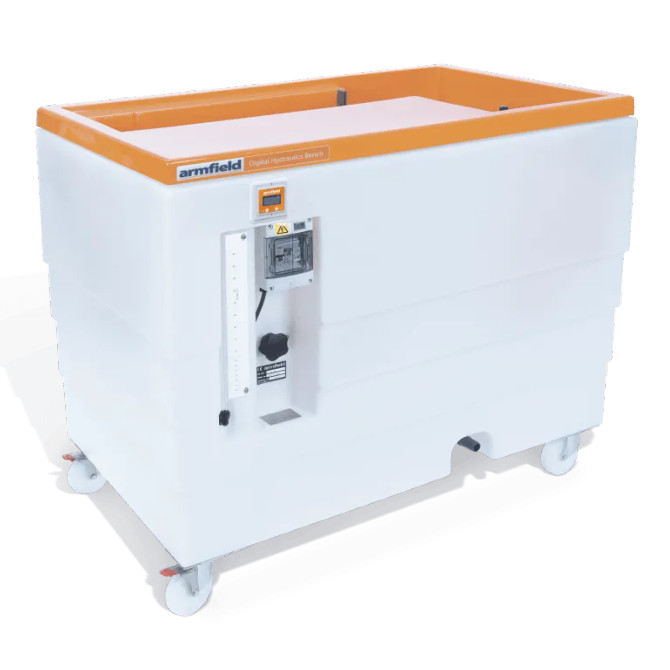

Il banco idraulico è un modulo di servizio portatile e autonomo che fornisce un flusso d'acqua controllato a una gamma di accessori opzionali. Viene fornito di serie con il software Fluid Mechanics.

Questo banco mobile è costruito in plastica leggera resistente alla corrosione e incorpora un canale aperto con canali laterali per supportare gli accessori in prova. Il banco idraulico include un serbatoio di misurazione volumetrico a gradini per adattarsi a portate basse o alte e un deflettore di calma per ridurre la turbolenza. Un tubo di osservazione remoto con scala fornisce un'indicazione istantanea del livello dell'acqua.

Il banco comprende inoltre un connettore per tubi a sgancio rapido situato sul piano del banco, che consente un rapido cambio degli accessori senza bisogno di utensili manuali, un cilindro graduato per la misurazione di portate molto piccole, un cronometro e una copia del software didattico Fluid Mechanics .

Il banco idraulico può essere fornito con un misuratore di portata elettronico montato in fabbrica con display digitale oppure con un misuratore di portata digitale in linea opzionale che può essere aggiunto in linea all'esperimento in prova in qualsiasi momento.

Il software Fluid Mechanics è ora incluso di serie con entrambi i banchi idraulici. Il software Armfield è un potente pacchetto di apprendimento per l'immissione manuale dei dati che migliora il contenuto didattico e la comprensione degli accessori Fluid Mechanics di Armfield che utilizzano uno qualsiasi dei banchi idraulici.

Il software consente all'utente di immettere manualmente i dati dalla strumentazione primaria e offre un potente strumento per visualizzare ed elaborare i risultati.

Il software include inoltre la versione elettronica del manuale per tutti i moduli in prova.

Alcune delle principali caratteristiche includono:

• Visualizzazione grafica : quando sono stati registrati diversi campioni, è possibile visualizzarli in formato grafico. Nel software sono disponibili potenti e flessibili strumenti di tracciamento grafico che consentono all'utente la scelta completa su cosa visualizzare
• Diagramma sinottico : una rappresentazione pittorica dell'attrezzatura con campi per immettere le misurazioni dall'attrezzatura che visualizza tutte le variabili calcolate direttamente in unità ingegneristiche
• Visualizzazione tabulare : quando i dati vengono immessi, vengono salvati in un formato di foglio di calcolo. La tabella contiene anche colonne per i valori calcolati

Specifiche tecniche

Pompa di circolazione:

• Sommergibile
• Prevalenza massima: 8,3 m H²O
• Portata massima: 80 litri/min (utilizzando serbatoio volumetrico)
• Portata massima: 100 litri/min (utilizzando l'accessorio appropriato)

Potenza motore: 0,25 kW
Capacità serbatoio di raccolta: 250 litri
Serbatoio volumetrico ad alta portata: 40 litri
Serbatoio volumetrico a bassa portata: 6 litri
Altezza della superficie di lavoro: 1 m sopra il livello del pavimento
