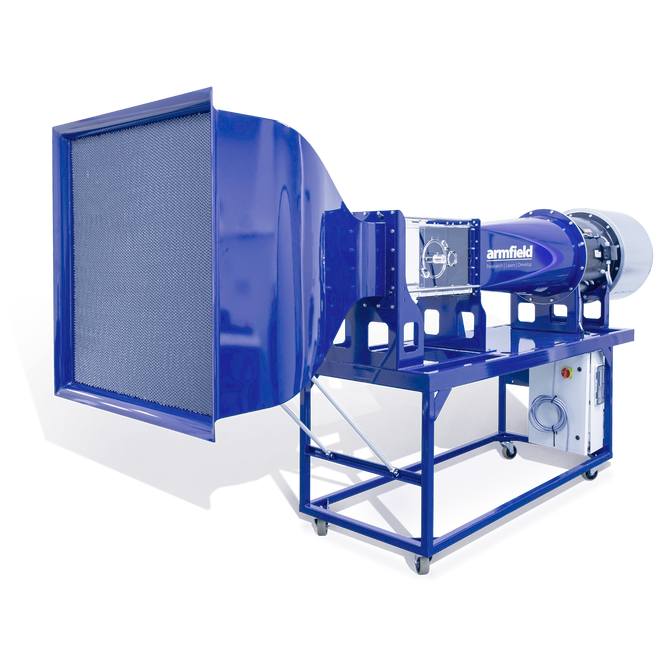

Il C30 - Galleria del vento controllata da computer consente all'utente di effettuare studi avanzati nei campi dell'aerodinamica, inclusi esperimenti sullo strato limite, visualizzazione del flusso, distribuzione della pressione, studio della turbolenza e offrendo la possibilità di sviluppare profili aerodinamici autoprogettati da testare .
La galleria del vento comprende caratteristiche eccezionali come il controllo computerizzato, il funzionamento remoto, la registrazione dei dati e la creazione di diagrammi in tempo reale.
Il sistema beneficia inoltre di una chiara visualizzazione di ogni modello in prova grazie all'architettura della sezione di lavoro in materiale trasparente e al design compatto di tutti i componenti.
< /p>
- Una galleria del vento subsonica autonoma controllata da computer per condurre esperimenti di aerodinamica
- La galleria del vento è montata su una base in acciaio su ruote per la mobilità
- Sezione di lavoro di 310 mm x 310 mm e lunga 660 mm
- L'unità funziona come un sistema a circuito aperto
- Ventola di aspirazione CA controllata da inverter per trascinare il flusso d'aria attraverso la sezione di lavoro < li>Controllo accurato della velocità fino a 40 m/s
- Il condotto incorpora un raddrizzatore di flusso a nido d'ape per uniformare la direzione del flusso
- La sezione di lavoro incorpora tre prese sulla sua sezione superiore per incorporare Pitot tubi. Questi si trovano all'inizio della sezione di lavoro, a monte e a valle del modello in prova
- Tutti i modelli opzionali e autocostruiti sono inseriti attraverso un portello circolare di 160 mm di diametro. Ciascuno degli accessori forniti è integrato in singoli portelli che incorporano una scala angolare, consentendo di ruotare manualmente i modelli ad angoli noti
Velocità lineare – 0-40 m /s
Sezione di lavoro
Lunghezza: 600 mm
Larghezza: 310 mm
Altezza: 310 mm
Assiale potenza della ventola – ca. 4 kW
Velocità di rotazione della ventola – 3000 giri/min
Campi di misura
Manometro: 0-250 mm H₂0
Velocità del vento: 0-40m/s
Angolo di inclinazione: +/- 180°
Forza di portanza: +/- 10N< strong>
Forza di trascinamento: +/- 10N
Momento di beccheggio: +/- 3N
