Il C30 – Computer Controlled Wind Tunnel consente all’utente di effettuare studi avanzati nel campo dell’aerodinamica.

Tra questi rientrano esperimenti sullo strato limite, visualizzazione del flusso, distribuzione della pressione, studio della turbolenza e offrono la possibilità di sviluppare profili aerodinamici autoprogettati da testare.

La galleria del vento controllata da computer C30 consente all'utente di effettuare studi avanzati nel campo dell'aerodinamica, tra cui esperimenti sullo strato limite, visualizzazione del flusso, distribuzione della pressione, studio della turbolenza e offre la possibilità di sviluppare profili aerodinamici autoprogettati da testare.

La galleria del vento è dotata di caratteristiche eccezionali, quali controllo computerizzato, funzionamento a distanza, registrazione dei dati e rappresentazione di diagrammi in tempo reale.

Il sistema trae vantaggio anche dalla chiara visualizzazione di ogni modello in prova, grazie all'architettura della sezione di lavoro in materiale trasparente e al design compatto di tutti i componenti.

Contenuto sperimentale:

Studio dello sviluppo dello strato limite su una piastra piana mediante la misurazione della distribuzione della pressione totale*

C30-11 Banco manometro / C30-12 Banco manometro elettronico

• Per convertire una misurazione della testa utilizzando un manometro in una lettura della pressione equivalente
• Per dimostrare l'uso di una lettura della pressione statica per determinare la velocità dell'aria nel tunnel

C30-13 Bilanciamento di portanza e resistenza

• Per misurare le forze di portanza e resistenza (carichi aerodinamici)

Tubo statico di Pitot C30-14

• Pressione statica, pressione dinamica e pressione totale
• Per dimostrare la differenza tra pressione statica, pressione dinamica e pressione totale e come la pressione dinamica può essere utilizzata per determinare la velocità dell'aria
• Per mostrare come la velocità varia nella sezione di prova a causa del profilo di velocità

Rastrello per rilevamento scia C30-15

• Confronto della resistenza per forme di uguale diametro equatoriale
• Visualizzazione del flusso attorno a diverse forme del corpo
• Misurazione del profilo della scia dietro diverse forme

C30-16 /17-Asoft Bilanciamento a 3 componenti – armSOFT

• Per misurare le forze di portanza, resistenza e momento

Profilo alare di portanza e resistenza C30-20

• Forze di portanza e resistenza su un profilo alare simmetrico a diversi angoli di attacco
• Per convertire una misurazione della testa utilizzando un manometro in una lettura della pressione equivalente
• Per convertire le letture della testa e della pressione in unità di ingegneria alternative
• Per dimostrare l'uso di una lettura della pressione statica per determinare la velocità dell'aria nel tunnel

Modelli di trascinamento C30-22

• Forze di resistenza su corpi smussati e aerodinamici
• Confronto della resistenza per forme di uguale diametro equatoriale
• Visualizzazione del flusso attorno a diverse forme del corpo
• Misurazione del profilo di scia dietro diverse forme (richiede C30-15)

Modelli di aerei C30, modello di auto C30-35

• Visualizza il flusso d'aria su vari aeromobili a diversi angoli di attacco
• Visualizza il flusso d'aria sopra un'auto

Modelli ad ala C30-30-01,02,03,04,06,07

• Forze di portanza, resistenza e momento su un'ala di un aereo a diversi angoli di attacco
• Per convertire una misurazione della testa utilizzando un manometro in una lettura della pressione equivalente
• Per convertire le letture della testa e della pressione in unità di ingegneria alternative
• Per dimostrare l'uso di una lettura della pressione statica per determinare la velocità dell'aria nel tunnel
• C30-30-02 Modello ala tipo 2 NACA 633-618 (richiede C30-13 o C30-16/17)

Modello C30-31 con profilo alare e flap (richiede C30-13 o C30-16/17)

• Effetto delle forze di portanza, resistenza e momento su un'ala di aereo con variazione dell'angolo del flap
• Per studiare gli effetti delle superfici di controllo come flap, alettoni, elevatore o timone
• Influenza di un lembo

Kit Winglets C30-42 (richiede C30-13 o C30-16/17)

• Teoria delle ali
• Forze di portanza, resistenza e momento su un'aletta di un aereo a diversi angoli di attacco
• Osservazione dei vortici sulle winglet

Cilindro di pressione C30-23), Cilindro C30-18-01 con presa di pressione per azionamento 3600

• Flusso attorno a un cilindro
• Per indagare la variazione della prevalenza statica risultante da una modifica dell'area della sezione trasversale
• La misurazione della distribuzione della pressione attorno a un cilindro circolare a diverse velocità (e numero di Reynolds)

C30-21 Ala di pressione NACA 0015, C30-32 Ala di pressione NACA 54118 Profilo, C30-33 Ala di pressione NACA 4415 Profilo

• Distribuzione del flusso e della pressione attorno a un profilo alare simmetrico a diversi angoli di attacco
• Per studiare la distribuzione della pressione sulla scia dietro l'ala

C30-24 Apparecchio Bernoulli (richiede C30-11 o C30-22)

• Effetto della variazione della sezione trasversale e applicazione dell'equazione di Bernoulli
• Per indagare la variazione della prevalenza statica risultante da una modifica dell'area della sezione trasversale
• Per indagare l'equazione di Bernoulli (se è disponibile anche il tubo statico di Pitot C30-14)

Piastra dello strato limite C30-25 (richiede C30-11 o C30-22)

• Sviluppo dello strato limite laminare e turbolento
• Per misurare la profondità dello strato limite su piastre piane lisce e ruvide

Modello ad ala montata a molla C30-34

• Flutter aeroelastico

*accessori aggiuntivi richiesti a seconda dell'esperimento

Specifiche tecniche:

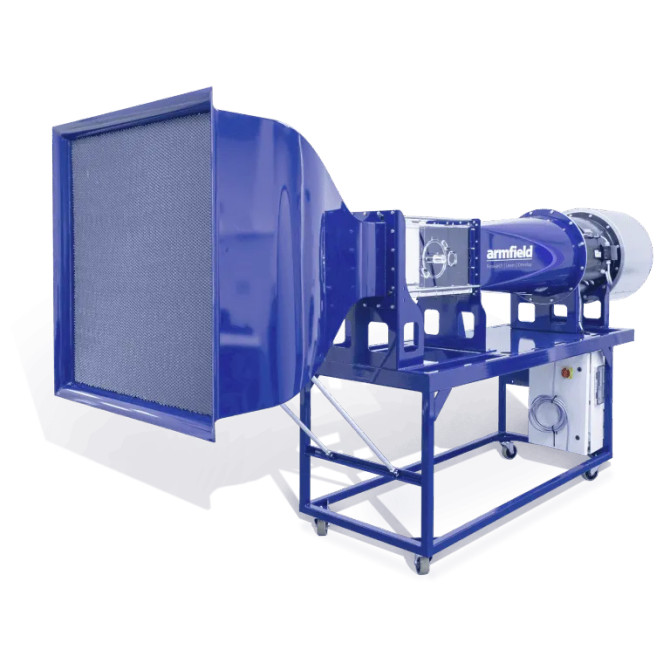

• Una galleria del vento subsonica autonoma controllata da computer per condurre esperimenti in aerodinamica
• La galleria del vento è montata su una base in acciaio su ruote per la mobilità
• Sezione di lavoro di 310 mm per 310 mm e 660 mm di lunghezza
• L'unità funziona come un sistema a circuito aperto
• Ventola di aspirazione AC controllata da inverter per trascinare il flusso d'aria attraverso la sezione di lavoro
• Controllo preciso della velocità fino a 40 m/s
• Il condotto incorpora un raddrizzatore di flusso a nido d'ape per uniformare la direzione del flusso
• La sezione di lavoro incorpora tre prese sulla sua sezione superiore per incorporare tubi di Pitot. Questi sono posizionati all'inizio della sezione di lavoro, a monte e a valle della posizione del modello in prova
• Tutti i modelli opzionali e autocostruiti vengono inseriti attraverso un portello circolare di 160 mm di diametro. Ciascuno degli accessori forniti è integrato in singoli portelli che incorporano una scala angolare, consentendo ai modelli di essere ruotati manualmente ad angoli noti

Velocità lineare – 0-40 m/s

Sezione di lavoro
Lunghezza: 600mm
Larghezza: 310mm
Altezza: 310mm

Potenza ventola assiale – Circa 4kW

Velocità di rotazione della ventola : 3000 giri/min

Campi di misura
Manometro: 0-250mm H₂0
Velocità del vento: 0-40m/s
Angolo di inclinazione: +/- 180°
Forza di portanza: +/- 10N
Forza di resistenza: +/- 10N
Momento di beccheggio: +/- 3N
