Il canale artificiale multiuso Armfield è stato appositamente progettato per dimostrare i principi della meccanica dei fluidi applicati a strutture ingegneristiche in flussi a canale aperto.

Il C4-MKII è un piccolo canale a canale aperto, disponibile in lunghezze di 2,5 o 5,0 m, con lati acrilici trasparenti sulla sezione di lavoro per una visibilità completa del flusso.

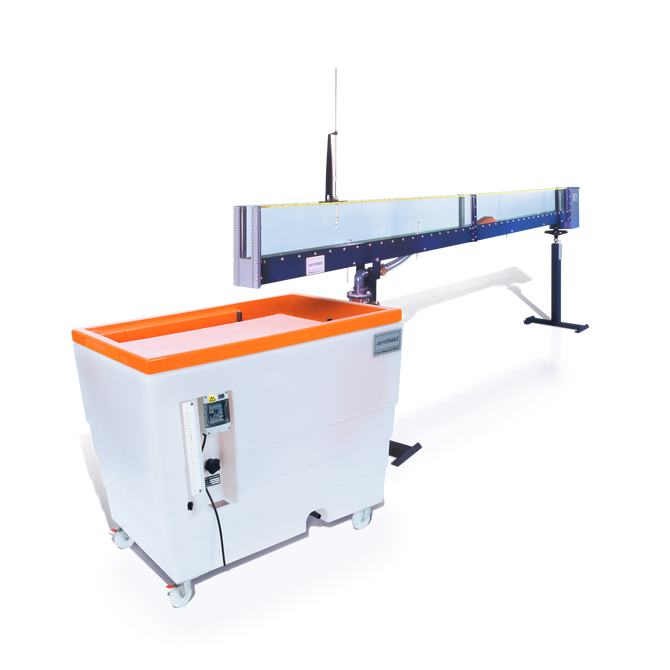

Il canale è dotato di un serbatoio di ingresso in PVC ed è progettato per lo scarico libero nel banco idraulico . Il canale è montato su una struttura rigida e può essere inclinato utilizzando un martinetto calibrato, che consente un'accurata regolazione della pendenza del canale.

Il serbatoio di ingresso incorpora un sistema di calma per diffondere il flusso d'acqua prima ingresso nel canale, garantendo un flusso uniforme e regolare. Il livello nella sezione di lavoro del canale artificiale viene controllato utilizzando uno stramazzo (tronchi di arresto) all'estremità di scarico.

Sono forniti prese per la pressione del letto e punti di fissaggio per i modelli.

Una scala longitudinale posizionata nella parte superiore del canale consente ai misuratori di profondità e ai tubi statici di Pitot di essere posizionati con precisione lungo la lunghezza del canale.

Il canale artificiale è progettato per l'uso con un banco idraulico Armfield F1-10 standard, che fornisce il flusso dell'acqua pompata, la valvola di controllo del flusso e un serbatoio volumetrico per la misurazione del flusso.

È disponibile anche un flussometro opzionale, che può essere montato sul C4-MKII per consentire misurazioni dirette del flusso .

È disponibile un software didattico opzionale (C4-MKII-ABASIC) che offre un pacchetto didattico completo di corsi. Lo studente inserisce manualmente i dati nel software, che possono poi essere utilizzati per calcoli, elaborazione dati e tracciatura di grafici.

Richiede l'unità di servizio banco idraulico F1-10

Guarda il video: Fai clic su

Contenuti sperimentali dettagliati

• Determinare la relazione tra il salto a monte e la portata dell'acqua che scorre su uno stramazzo Sharp Crested
• Calcolare il coefficiente di scarico e osservare i modelli di flusso ottenuti su uno stramazzo Sharp Crested
• Determinare la relazione tra il salto a monte e la portata dell'acqua che scorre su uno stramazzo a cresta larga (stramazzo a base lunga)
• Calcolare il coefficiente di scarico e osservare i modelli di flusso ottenuti su uno stramazzo a cresta larga stramazzo (stramazzo a base lunga)
• Determinare la relazione tra prevalenza a monte e portata per l'acqua che scorre su uno stramazzo di Crump
• Determinare il limite modulare e osservare gli schemi di flusso ottenuti su uno stramazzo Stramazzo di crump
• Per determinare la relazione tra prevalenza a monte e portata per l'acqua che scorre sotto una saracinesca (stramazzo sotto)
• Calcolare il coefficiente di scarico e osservare gli schemi di flusso ottenuti sotto uno stramazzo saracinesca (stramazzo)
• Per determinare la relazione tra il salto a monte e la spinta su una saracinesca (stramazzo) per l'acqua che scorre sotto la saracinesca
• Per determinare la relazione tra lo stramazzo energia specifica e prevalenza a monte dell'acqua che scorre sotto uno stramazzo
• Investigare le caratteristiche di un'onda stazionaria (il salto idraulico) prodotta quando l'acqua scorre sotto uno stramazzo e osservare i modelli di flusso ottenuti
• Determinare la relazione tra prevalenza a monte e portata dell'acqua che scorre attraverso un canale Venturi
• Calcolare il coefficiente di scarico e osservare gli schemi di flusso ottenuti attraverso un canale Venturi
• Determinare le caratteristiche e osservare i modelli di flusso ottenuti per l'acqua che scorre attraverso un canale sotterraneo. Richiede C4-62
• Osservare gli schemi di flusso ottenuti per l'acqua che scorre attorno a splitter con profili diversi. Richiede C4-63
• Osservare i modelli di flusso associati al flusso dell'acqua su uno sfioratore di una diga. Richiede C4-64
• Per determinare la relazione tra prevalenza a monte e portata attraverso uno sfioratore a sifone nella condizione di "acque nere" completamente adescate. Richiede C4-65
• Calcolare il coefficiente di scarico e osservare il funzionamento del sifone durante l'adescamento e il disadescamento. Richiede C4-65
• Per determinare la relazione tra prevalenza a monte e portata attraverso un sifone regolato ad aria. Richiede C4-65
• Per calcolare il coefficiente di scarico e osservare il funzionamento del sifone regolato ad aria durante l'adescamento e il disadescamento. Richiede C4-65
• Per determinare la relazione tra prevalenza a monte e portata sotto una paratoia radiale (Tainter Gate) in diverse condizioni operative. Richiede C4-66
• Calcola il coefficiente di scarico in ciascuna posizione della paratoia radiale. Richiede C4-66
• Osservare i modelli di flusso associati al flusso dell'acqua su diversi profili del letto. Richiede C4-68
• Per determinare l'effetto di un letto ruvido sulla profondità dell'acqua a diverse portate e per ottenere coefficienti appropriati per soddisfare la formula di Manning. Richiede C4-69
• Per determinare l'effetto di diversi regimi d'onda su diversi modelli di flusso. Richiede C4-67

Accessori forniti con il canale standard

Modelli e manometri forniti

Canale Venturi
Sbarramenti affilati e a cresta larga
Sbarramento Crump
Sbarramento regolabile
Due indicatori di livello a nonio (gancio e indicatori di punto)

Dimensioni del canale

Larghezza 76 mm
< strong>Altezza  250 mm
Pendenza del canale  Regolabile tra -1% e +3%
