Il canale didattico multiuso Armfield è stato progettato specificamente per dimostrare i principi della meccanica dei fluidi applicati alle strutture ingegneristiche in canali aperti.

Nota:

• La versione MKII è fornita come accessorio al banco idraulico F1-10 e può essere utilizzata con qualsiasi F1-10 di recente fornitura
• Disponibile con lunghezze di sezione di lavoro di 2,5 m e 5,0 m
• Lati in acrilico trasparente per garantire la visibilità della sezione di lavoro
• Un sistema di sollevamento consente di regolare la pendenza del letto del canale tra -1% e +3%
• Serbatoio di ingresso con dispositivo di stabilizzazione del flusso
• Include un Venturi, dighe a cresta larga e affilata, 2 misuratori di livello a nonio, diga di sottoscorrimento regolabile e diga di sgocciolamento
• Ampia gamma di altri modelli disponibili come accessori.
• Misuratore di portata opzionale
• Manuale di istruzioni completo

  Descrizione

  Il canale didattico multiuso Armfield è stato progettato specificamente per dimostrare i principi della meccanica dei fluidi applicati alle strutture ingegneristiche in canali aperti.

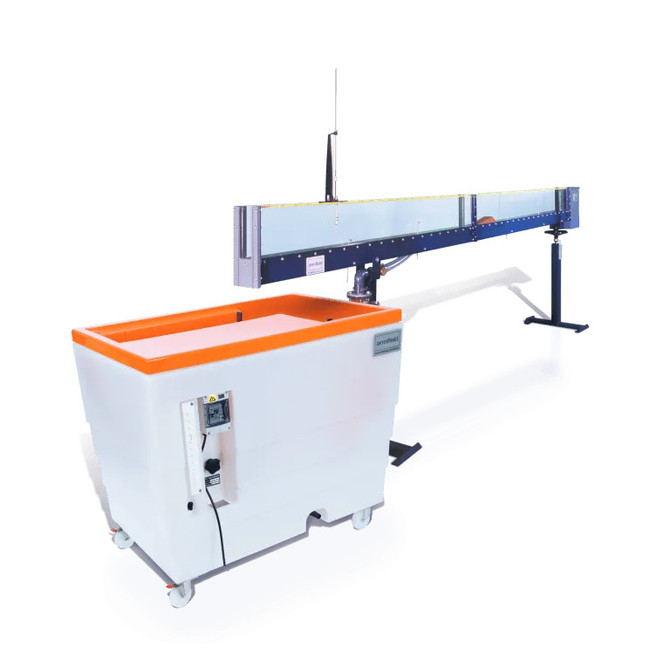

  Il canale didattico multiuso è un piccolo canale aperto, disponibile in lunghezze di 2,5 m o 5,0 m, con lati in acrilico trasparente nella sezione di lavoro per una completa visibilità del flusso.

  Il canale è dotato di un serbatoio di ingresso in PVC ed è progettato per lo scarico libero nel banco idraulico. Il canale è montato su una struttura rigida e può essere inclinato tramite un martinetto a vite calibrato, che consente una regolazione precisa della pendenza del canale.

  Il serbatoio di ingresso incorpora un sistema di stabilizzazione per diffondere il flusso d'acqua prima dell'ingresso nel canale, assicurando un flusso uniforme e regolare. Il livello nella sezione di lavoro del canale è controllato tramite uno stramazzo di sbarramento (stop log) all'estremità di scarico.

  Sono previsti attacchi per la pressione del letto e punti di fissaggio per i modelli.

  Una scala longitudinale posizionata nella parte superiore del canale consente di posizionare con precisione i misuratori di profondità e i tubi di Pitot statici lungo tutta la lunghezza del canale.

  Il canale è progettato per essere utilizzato con un banco idraulico Armfield F1-10 standard, che fornisce il flusso dell'acqua pompata, la valvola di controllo del flusso e un serbatoio volumetrico per la misurazione del flusso.

  È disponibile anche un misuratore di portata opzionale, che può essere montato sul C4-MKII per consentire misurazioni dirette della portata.

  È disponibile un software didattico opzionale (C4-MKII-ABASIC) che offre un pacchetto didattico completo di corsi. Lo studente inserisce manualmente i dati nel software, che possono poi essere utilizzati per calcoli, elaborazione dati e tracciatura di grafici.

  Richiede unità di servizio del banco idraulico F1-10
