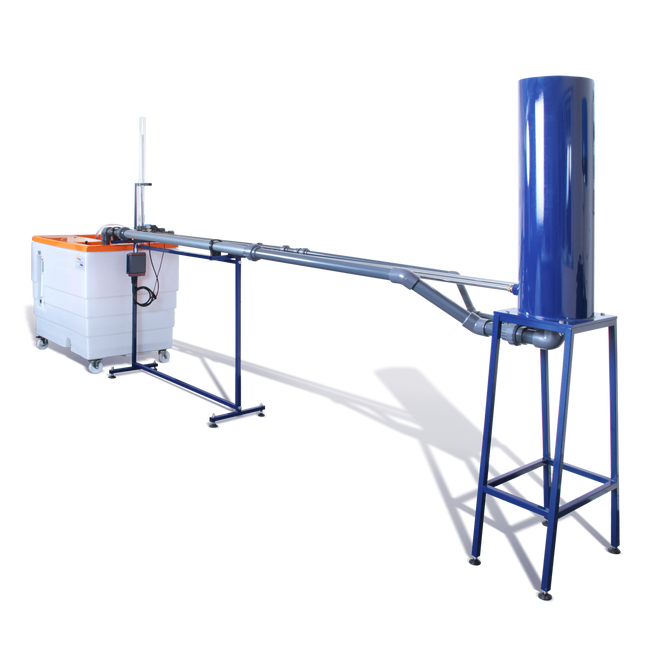

L'apparecchiatura è indipendente e comprende due tubi di prova in acciaio inossidabile collegati a un serbatoio a prevalenza costante con i collegamenti necessari a un banco idraulico F1-10.

Le dimostrazioni del tubo di prova vengono condotte utilizzando il primo test tubo, che incorpora un pozzo di raccolta trasparente con scala e una valvola a leva all'estremità di scarico. Una valvola aggiuntiva a valle consente di variare il flusso attraverso il tubo di prova prima di chiudere la valvola a leva. Un sensore di pressione elettronico situato alla base del pozzo piezometrico consente di misurare i transitori a bassa velocità nel livello dell'acqua.

Le dimostrazioni del colpo d'ariete vengono condotte utilizzando il secondo tubo di prova, che incorpora una valvola ad azione rapida all'estremità dello scarico. Una valvola aggiuntiva a valle consente di variare il flusso attraverso il tubo di prova prima di chiudere la valvola ad azione rapida.

L'esclusiva valvola ad azione rapida, progettata specificamente da Armfield, consente di generare colpi d'ariete in un tempo relativamente breve tratto di tubo diritto a causa del tempo di chiusura estremamente breve ottenuto utilizzando un attuatore a grilletto.

Le prese che incorporano sensori di pressione elettronici si trovano nel tubo di prova adiacente alla valvola ad azione rapida e a metà del tubo di prova. Questi sensori misurano i transitori di pressione ad alta velocità all'interno del tubo mentre il colpo d'ariete si sposta avanti e indietro lungo il tubo di prova. Il ritardo temporale tra i sensori può essere utilizzato per determinare la velocità del suono attraverso l'acqua che viene attenuata dall'elasticità della parete del tubo metallico.

Tutti e tre i sensori di pressione sono collegati a un'unità di condizionamento con connessione USB per collegamento diretto a un PC (non fornito da Armfield).

Le onde di pressione transitorie possono essere analizzate sul PC (non fornito) utilizzando il software in dotazione. I sensori di pressione sono alimentati dalla porta USB del PC quindi non è necessaria alcuna alimentazione aggiuntiva.
