Il dimostratore del misuratore di portata è progettato per consentire all'utente di comprendere gli aspetti dei diversi tipi di misuratori di portata comunemente utilizzati in vari settori industriali.
I misuratori di portata disponibili sono sia di tipo elettronico che non elettronico, con opzioni che coprono sia sistemi meccanici che passivi.
Incluso l'inserimento manuale dei dati per i misuratori di portata non elettronici e la registrazione automatica dei dati per i misuratori di portata elettronici. ( Richiede AIU-4 Unità di interfaccia cod.0003240449)
Descrizione:
Il contenuto sperimentale include la misurazione della perdita di pressione su una gamma di misuratori di portata e l'uso diretto dei misuratori di portata per la determinazione delle portate, visivamente o tramite l'uso del differenziale di pressione.
L'unità può essere utilizzata per:
- Comprendere l'uso pratico e le caratteristiche dei misuratori di portata industriali
- Valutare la caduta di pressione che si verifica con i misuratori di portata all'interno di un semplice sistema di tubazioni
- Comprendere la misurazione del flusso utilizzando misuratori di portata che si basano su una variazione di pressione nel sistema

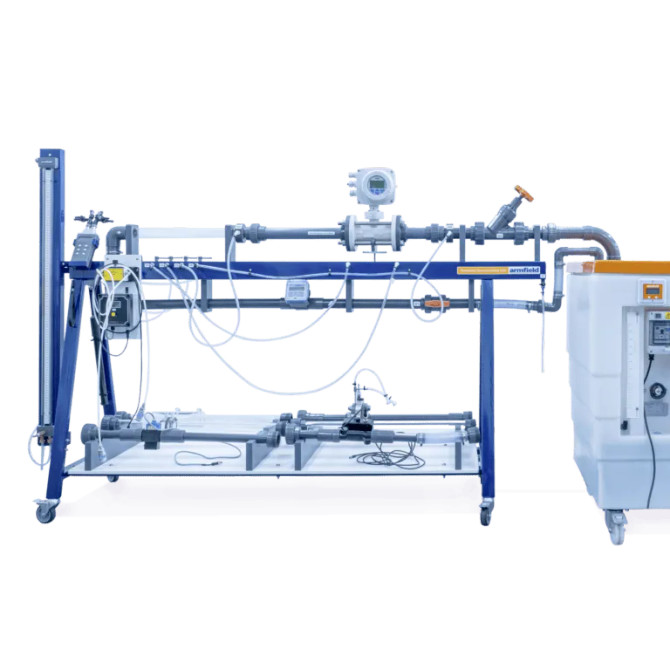

- L'unità è composta da una struttura che incorpora tubazioni con valvole, un misuratore di portata di riferimento, manometri digitali e ad acqua e una sezione di prova per l'inserimento di misuratori di portata sottoposti a test. L'unità è progettata per utilizzare il banco idraulico Armfield 0003240032 che fornisce un serbatoio di acqua pompata da ricircolare attraverso l'unità 0003240095, sfruttando in modo efficiente l'acqua. La portata del sistema può essere variata mediante l'uso di una semplice valvola di controllo per studiare gli effetti della variazione di portata in relazione alla perdita di pressione in un misuratore di portata.
Contenuto sperimentale
- Confronto tra l'uso, l'applicazione e i limiti di vari tipi di misuratori di portata
- Considerando le implicazioni della selezione del misuratore di portata su prestazioni, precisione, praticità, costi e perdita di carico
- Per dimostrare l'uso di uno o più misuratori di portata alternativi per la misurazione della portata in un condotto chiuso e per determinare le caratteristiche del misuratore di portata, principalmente la caduta di pressione attraverso il misuratore e la sua funzionalità
- Comprendere i principi su cui si basano i diversi tipi di misuratori di portata
- Utilizzo di manometri per misurare la caduta di pressione
- Indagine sull'effetto dell'aria nel flusso idraulico sulle prestazioni del misuratore di portata
- Comprendere l'applicazione del teorema di Bernoulli
- Per dimostrare l'applicazione di una piastra di foro, di un tubo di Venturi e di un tubo di Pitot nella misurazione della portata in un condotto chiuso
- Per dimostrare l'uso di uno o più flussimetri per la misurazione della portata in un condotto chiuso e per determinare le caratteristiche del flussometro. Inclusi elettromagnetico, ultrasonico, ruota a pale, ruota a turbina, area variabile con trasduttore, flussometro a vortice, flussometro a piastra di orifizio con trasduttore, bypass e piastra deflettrice
