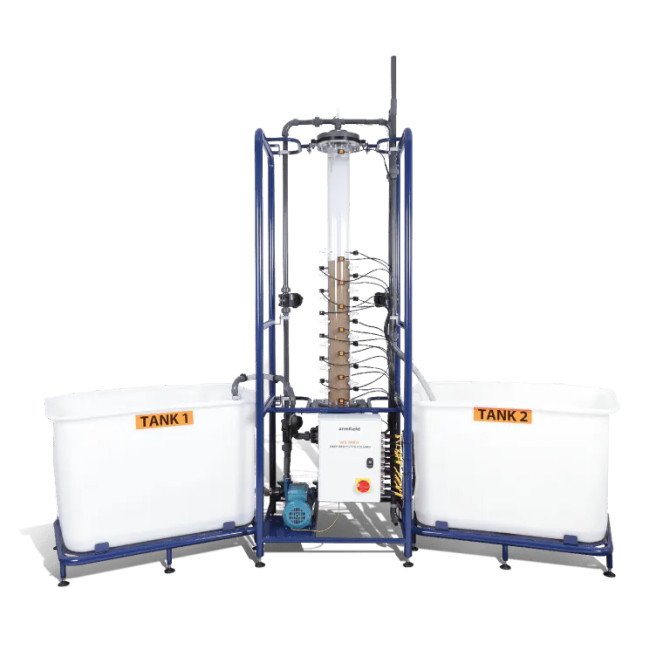

Il mezzo è supportato su una rete di garza resistente alla corrosione sottostante, riempita con 1 kg di Ballotini da 10 mm per garantire una buona distribuzione dell'acqua di lavaggio. I tubi di campionamento scanalati inseriti attraverso la parete penetrano nel mezzo e sono dotati di valvole di controllo in modo che i campioni di sospensione possano essere prelevati isocineticamente. I sensori di pressione sono montati sulla colonna a 40 mm di distanza, inclinati a 60°, consentendo la registrazione della caduta di pressione attraverso la colonna.

Queste sonde di campionamento e sensore di pressione sono posizionate a intervalli di profondità di 40 mm, ma sfalsate nella posizione, su una profondità di 0,8 m. Di conseguenza, profili completi di variazioni di concentrazione nella sospensione e di variazione di pressione possono essere misurati durante il funzionamento del filtro. La colonna può essere utilizzata come filtro a pressione fino a 1 bar. Il sistema di servizio fornito comprende una pompa, serbatoi di raccolta, sensori di flusso, valvole di controllo, dispositivo di sparging, porte di campionamento e 21 sensori di pressione.

Obiettivi di apprendimento:
