Le misurazioni effettuate in ciascuna configurazione consentono di analizzare le condizioni di flusso associate.

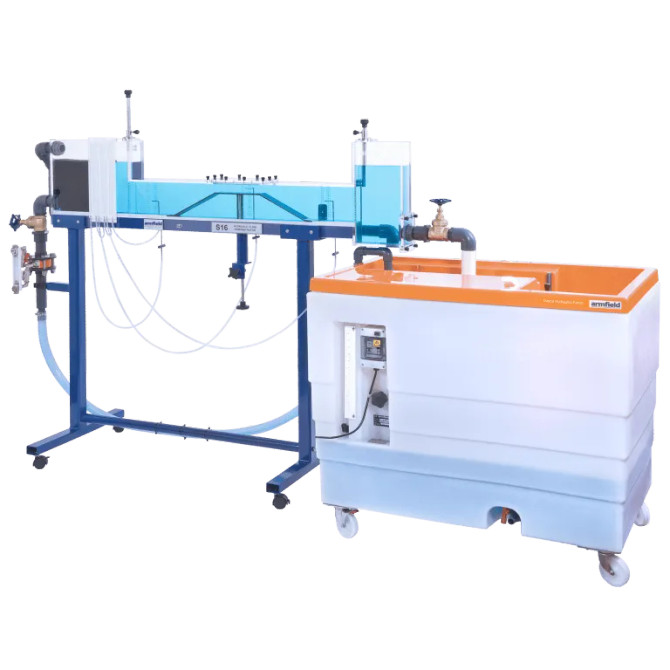

Il canale di flusso del dimostratore di flusso idraulico è realizzato in acrilico trasparente per garantire la visibilità ed è sostenuto da un telaio metallico appoggiato al pavimento, dotato di rotelle per la mobilità.
Il canale di flusso è costituito da un serbatoio di ingresso con dispositivo di troppo pieno e di arresto del flusso, una sezione di lavoro rettangolare e un serbatoio di scarico.
Le valvole di controllo e gli stramazzi regolabili consentono di variare le condizioni di flusso in modo indipendente all'ingresso e all'uscita dalla sezione di lavoro. La sezione di lavoro può essere allagata per creare un condotto chiuso o funzionare parzialmente riempita come un canale aperto.
La caratteristica più importante di questa attrezzatura è la sezione regolabile del letto che, insieme alla sua sezione di transizione (rampe), può essere sollevata o abbassata utilizzando un attuatore esterno mentre l'acqua scorre ancora. Questa funzione offre una dimostrazione sorprendente dell'importanza della profondità critica del canale. Viene anche utilizzata per variare la sezione trasversale per la dimostrazione dell'equazione di Bernoulli nel flusso del condotto chiuso.
Un pannello rimovibile nel tetto della sezione di lavoro consente di installare modelli di tipiche strutture idrauliche, vale a dire: una diga a cresta affilata, una diga a cresta larga (utilizzata anche per creare una conduttura) e una diga Ogee.
I tubi di Pitot e le prese collegate a un manometro multi-tubo consentono di misurare e confrontare le prevalenze totali e statiche in tre punti della sezione di lavoro. L'altezza dei tubi di Pitot è regolabile, consentendo di determinare il profilo di velocità in qualsiasi posizione tra il letto e il tetto della sezione di lavoro. Le scale trasparenti consentono di misurare tutte le altezze e i livelli importanti in tutta la sezione di lavoro.
Il dimostratore di flusso idraulico è progettato per essere utilizzato insieme a un banco idraulico, che fornisce un'alimentazione idrica di ricircolo e una funzione di misurazione volumetrica. Il dimostratore di flusso può essere utilizzato con un'alimentazione idrica indipendente fino a 1,6 litri/sec, a condizione che l'acqua che scarica dal canale possa essere intercettata.
