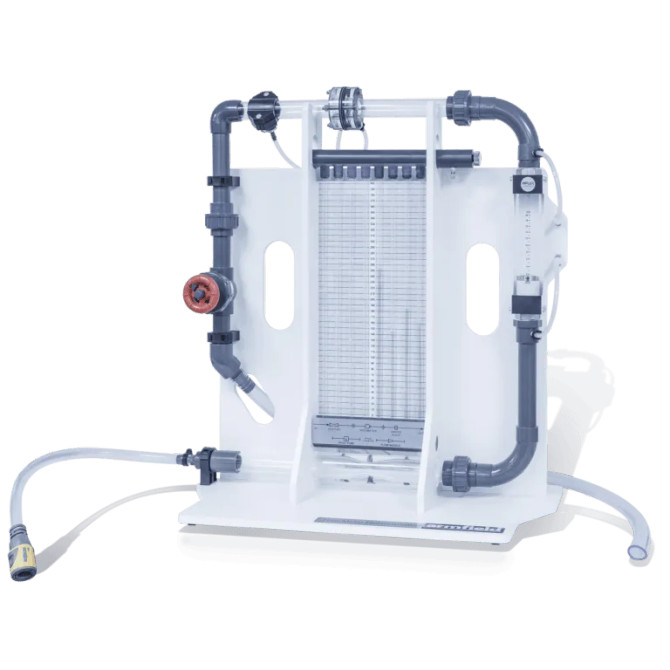

L'attrezzatura è composta da un misuratore Venturi, un misuratore ad area variabile e una piastra di orifizio, installati in una configurazione in serie per consentire un confronto diretto. Una valvola di controllo del flusso consente la variazione della portata attraverso il circuito. Sono incorporate prese di pressione in modo che le caratteristiche di perdita di carico di ciascun misuratore di portata possano essere misurate. Queste prese sono collegate a una banca di manometri a otto tubi che incorpora un collettore con una valvola di spurgo dell'aria.

La pressurizzazione dei manometri è facilitata da una pompa manuale. Il circuito e il manometro sono fissati a una struttura di supporto, che si trova sul piano di lavoro del banco idraulico. Il banco è utilizzato come fonte di approvvigionamento idrico e per la calibrazione volumetrica di ciascun misuratore di portata.

• Tubo statico di Pitot opzionale
• Ugello di flusso opzionale

Contenuto sperimentale:
