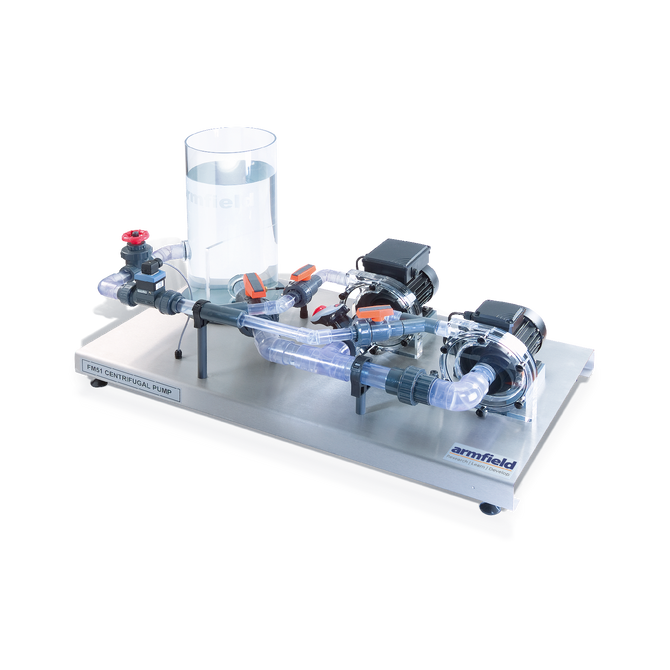

Due elettropompe centrifughe montate su basamento in acciaio inox con serbatoio dell'acqua e tubazioni per la circolazione continua. Le pompe possono essere configurate per il funzionamento a pompa singola, due pompe in parallelo o due pompe in serie utilizzando valvole a sfera ad azionamento manuale. Allo stesso modo, le valvole manuali vengono utilizzate per controllare il flusso e facilitare lo studio degli effetti di aspirazione, inclusa la dimostrazione del rilascio dell'aria.

Nel funzionamento in parallelo, le due pompe aspirano da un tubo di aspirazione condiviso di diametro più ampio rispetto alla pompa. ingresso, che riflette una tipica configurazione industriale di pompaggio parallelo.

Ogni pompa è dotata di giranti facilmente accessibili e sostituibili senza attrezzi. L'FM51 viene fornito con tre giranti in totale, una con pale curve in avanti e due con pale curve all'indietro, consentendo agli studenti di studiare gli effetti delle caratteristiche della girante.

I sensori elettronici misurano la pressione di uscita della pompa di ciascuna pompa. , la pressione di ingresso della pompa condivisa, la portata e la temperatura dell'acqua.

La velocità della prima pompa è accuratamente controllata da un inverter elettronico avanzato all'interno dell'IFD7 (un accessorio essenziale) e può essere variata l'intera gamma.

L'inverter calcola anche la coppia prodotta sull'albero di trasmissione del motore, consentendo di ricavare la potenza utilizzata dalla pompa. La seconda pompa funziona alla velocità intrinseca del motore.

Questa combinazione di funzioni di controllo consente di studiare un'ampia gamma di configurazioni diverse.

Portata massima : 2,2 l/s (pompaggio parallelo, entrambe le pompe 50 Hz)

Prevalenza massima: 6,0 m (pompa singola) – 12,0 m (serie)

Velocità della pompa: 1.800 giri/min (pompa 1 ) – 1.500 giri/min (pompa 2)
