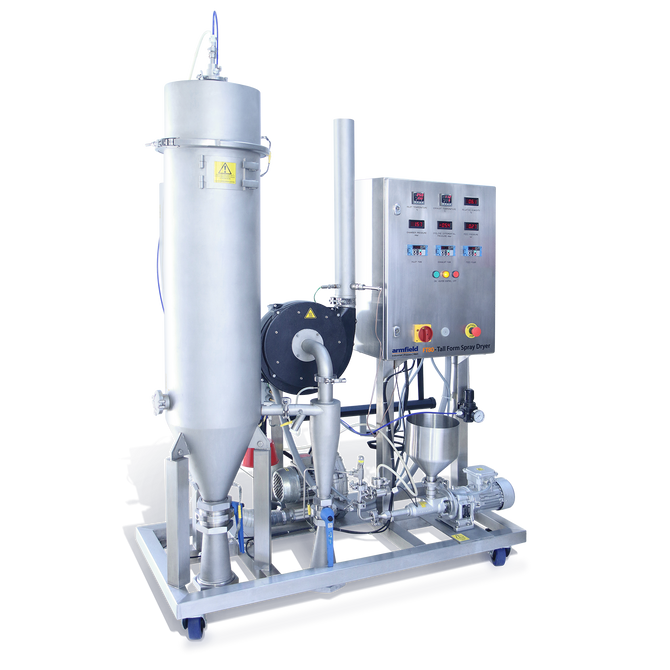

L'essiccatore per spray per forme alte Armfield FT80 e il refrigeratore per spray per forme alte FT81 sono stati progettati appositamente per consentire la lavorazione di quantità di prodotti in laboratorio.

Nonostante le dimensioni dell'attrezzatura, le polveri prodotte saranno paragonabili alla capacità di essiccazione di produzione su larga scala. Entrambi i sistemi offrono una flessibilità senza precedenti con ventole di ingresso e uscita separate e controllate individualmente, insieme a posizioni variabili degli ugelli e selezione di configurazioni di flusso in co- o controcorrente.

Questa flessibilità è migliorata da una gamma insuperabile di opzioni, appositamente progettato per uso di laboratorio e di ricerca. Con gli accessori appropriati è possibile passare dalla configurazione di essiccazione a spruzzo a quella di raffreddamento a spruzzo in pochi minuti, aggiungendo così ulteriori capacità sperimentali uniche.

Configurazione di essiccazione a spruzzo in equicorrente

Viene atomizzato da due ugello del fluido ed entra nella camera di essiccazione come dispersione di goccioline fini. L'aria calda viene soffiata nella camera, sulle goccioline provocando un'evaporazione rapida dell'umidità superficiale. L'umidità legata alle particelle evapora nel tempo in cui queste cadono nel punto di scarico alla base del cono (tempo di residenza). In questa configurazione, la temperatura delle particelle non supererà mai la temperatura del bulbo umido dell'aria di scarico.

Una ventola centrifuga a velocità variabile fornisce il controllo sul flusso d'aria in ingresso e una temperatura in ingresso costante viene raggiunta utilizzando un tre- term controller in combinazione con un riscaldatore elettrico. Una seconda ventola a velocità variabile aspira l'aria dalla camera attraverso un separatore a ciclone. Questo sistema di ventilazione "push-pull" offre la flessibilità necessaria per far funzionare la camera a pressioni variabili con tempi di residenza variabili. Sono previsti due punti di raccolta della polvere, uno sul fondo della camera principale e uno sul separatore a ciclone. Ciò consente di raccogliere particelle di diverse dimensioni simultaneamente e/o separatamente.

L'umidità relativa dell'aria di scarico può essere misurata e controllata in modo da consentire al sistema di funzionare al livello di umidità relativa richiesto. L'ugello è un ugello nebulizzatore a due fluidi a miscelazione esterna. L'aria compressa viene diretta sul flusso liquido mentre lascia il corpo dell'ugello e lo atomizza immediatamente. Con questo tipo di ugello l'orifizio è più grande di un singolo tipo di fluido, quindi è possibile atomizzare prodotti più viscosi e anche prodotti contenenti solidi sospesi.

Generalità

Mangime liquido:  2-7 l/ora dalla pompa a cavità progressiva a velocità variabile

Flusso d'aria:  fino a 30scfm, utilizzando ventilatori a velocità variabile in configurazione 'push-pull'

Tempi di permanenza nella camera:  variabili fino a 9 secondi

Punti di raccolta polvere :  Punti di scarico separati per camera e ciclone

Ugelli di atomizzazione:  Tipo a 2 fluidi

Asciugatura a spruzzo

Riscaldatore elettrico: 4,5 kW

Temperatura dell'aria di asciugatura: 50-250˚C

Tasso di evaporazione: 1,5-3 l/ora

Intervallo di dimensioni tipiche delle particelle: 20- 120 micron

Affreddamento spray

Temperatura dell'aria:  2˚C minimo

(Nota: non tutti i parametri sono necessariamente raggiungibili contemporaneamente)
