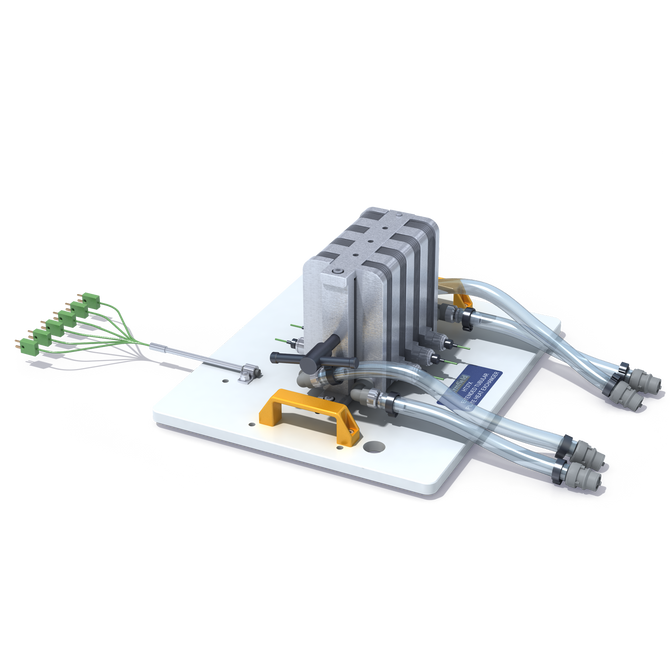

L'HT37X è progettato per essere riconfigurabile dallo studente e può ospitare fino a quattro sezioni di riscaldamento. Ciascuna sezione fornisce un ulteriore punto di misurazione della temperatura per ciascun flusso di fluido.
Per facilitare la riconfigurazione dell'unità, queste sezioni vengono fornite come gruppi di piastre preassemblati completi di una piastra intermedia (contenente il punti di misurazione). Utilizzando le quattro sezioni di riscaldamento fornite, gli studenti possono confrontare scambiatori di calore con diverse aree di trasferimento di calore e diversi numeri di passaggi. Un sistema di bloccaggio a sgancio rapido consente di modificare le diverse disposizioni in modo rapido e semplice senza l'uso di strumenti.
Viene fornita anche una sezione di rigenerazione preassemblata per dimostrare questo importante metodo di riscaldamento ad alta efficienza energetica. La sezione di rigenerazione può essere utilizzata insieme a una, due o tre sezioni di riscaldamento standard in diverse configurazioni.
Gli scambiatori di calore a piastre possono essere implementati in un'ampia varietà di configurazioni, con passaggi paralleli, passaggi seriali, o combinazioni di entrambi. Per indagini più avanzate su questi effetti, (ad esempio per lavori di progetto) con l'HT37X vengono fornite altre dodici piastre sciolte.
Queste possono essere utilizzate insieme alle piastre dei moduli preassemblati per indagare ulteriori configurazioni.
Numero di piastre:
- 5, 10, 15 o 20 (nessuna rigenerazione)< /li>
- 6, 11, 16 o 21 (con rigenerazione)
Zona di scambio termico: ; 0,096 m²
Configurazione dello scambiatore di calore: Sezioni configurabili, con una sezione di rigenerazione separata
Termocoppie da Accessorio:
- Posizioni intermedie fluido caldo x3
- Fluido freddo posizioni intermedie x3
Termocoppie su Unità di Servizio:
- Ingresso fluido caldo
- Uscita fluido caldo< /li>
- Ingresso fluido freddo
- Uscita fluido freddo
Meccanismo di bloccaggio: Doppia filettatura con dadi< /p>
