Con questa unità, le perdite di carico per attrito in tubi diritti di dimensioni molto diverse possono essere studiate su un intervallo di numeri di Reynolds da 10³ a quasi 10⁵. Ciò copre i regimi di flusso laminare, transitorio e turbolento in tubi lisci.

Inoltre viene fornito un tubo irruvidito artificialmente, che con numeri di Reynolds più elevati mostra un netto scostamento dalle tipiche caratteristiche dei tubi a foro liscio.

Oltre all'attrezzatura per lo studio delle perdite nelle tubazioni dritte, è inclusa un'ampia gamma di accessori, come raccordi per tubazioni e valvole di controllo, un tubo Venturi, un gruppo piastra di orifizio e un tubo di Pitot.

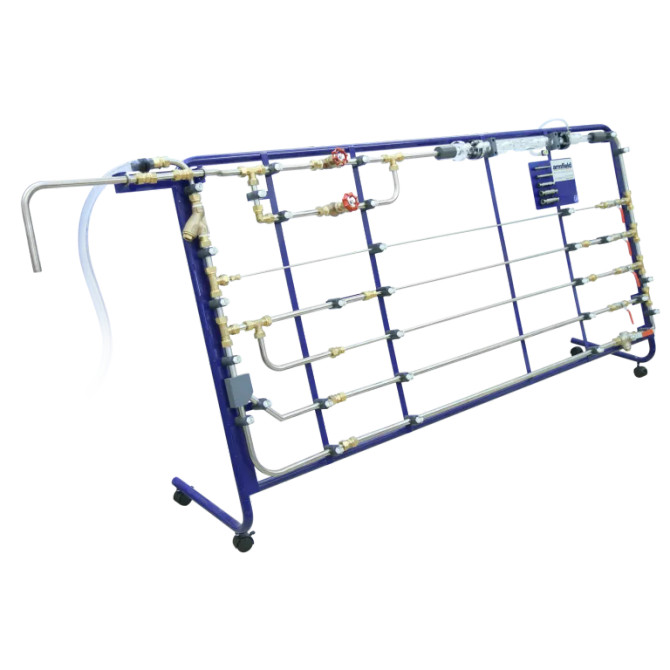

Una disposizione di sei tubi fornisce le strutture per testare quanto segue:

• Quattro tubi lisci di diverso diametro
• Tubo irruvidito artificialmente
• Curve a 90° (raggio grande e piccolo)
• Gomito a 90°
• 90° mitra
• Gomito a 45°
• 45° Y
• 90°T
• Ingrandimento improvviso
• Contrazione improvvisa
• Valvola a saracinesca
• Valvola a globo
• Valvola a sfera
• Filtro in linea
• Venturi in plexiglas
• Misuratore di foro in plexiglas
• Sezione di tubo in plexiglas con tubo di Pitot e presa statica

Vengono forniti piccoli campioni di ogni dimensione di tubo di prova, sfusi, in modo che gli studenti possano misurarne il diametro esatto e determinare la natura della finitura interna.

Il rapporto tra il diametro del tubo e la distanza delle prese di pressione dalle estremità di ogni tubo è stato selezionato per ridurre al minimo gli effetti di estremità e ingresso. È previsto un sistema di valvole di isolamento mediante il quale il tubo da testare può essere selezionato senza scollegare o drenare il sistema. Questa disposizione consente di condurre test su configurazioni di tubi paralleli.

Un banco idraulico opzionale da pavimento incorpora un serbatoio di raccolta e una funzione di misurazione del flusso volumetrico. È possibile una misurazione del flusso rapida e accurata sull'intera gamma di lavoro dell'apparato.

L'aumento di livello nel serbatoio di misurazione è determinato da un indicatore visivo indipendente. Viene fornito un cilindro graduato in vetro da 250 ml di capacità per misurare la portata in condizioni laminari (flussi molto bassi).

Ogni presa di pressione è dotata di un collegamento autosigillante ad azione rapida. Sono forniti attacchi sonda con una quantità adeguata di tubo in polietilene traslucido in modo che qualsiasi coppia di prese di pressione possa essere collegata rapidamente.

Tutti i tubi di prova e i tubi di interconnessione fissi sono realizzati in acciaio inossidabile.

Dettagli tecnici per tubi di prova:

Diametro:
1. 19,1 mm OD x 17,2 mm ID
2. 12,7 mm OD x 10,9 mm ID
3. 9,5 mm OD x 7,7 mm ID
4. 6,4 mm OD x 4,5 mm ID
5. 19,1 mm OD x 15,2 mm ID (ruvido)

Distanza tra le prese: 1m

Numero di punti di prelievo: 38
