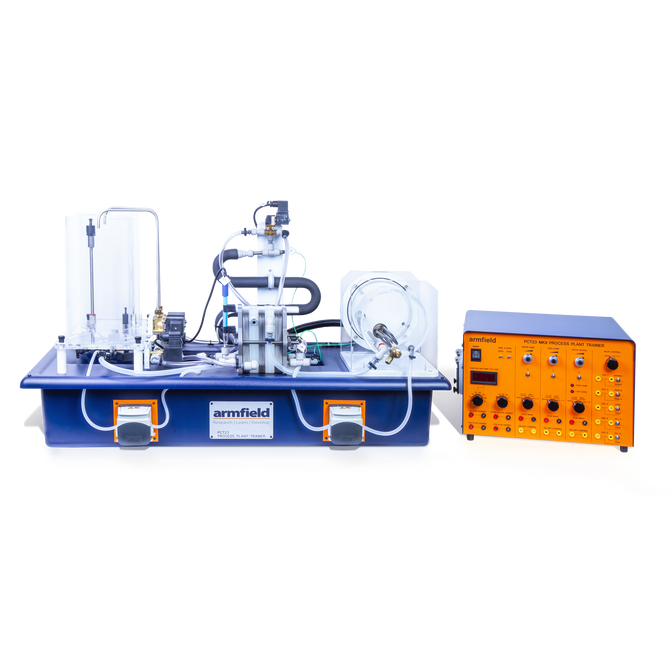

L'Armfield Process Plant Trainer – PCT23MKII può essere utilizzato per dimostrare una gamma completa di metodi e strategie di controllo del processo. È possibile dimostrare il controllo manuale e i singoli cicli di feedback fino ai sofisticati circuiti a cascata insieme al controllo di supervisione distribuito dell'intero processo, da un computer situato in remoto.

Il sistema è una replica in miniatura di un vero processo di produzione. Allo studente vengono presentati problemi reali di controllo del processo con comportamento dinamico realistico e instabilità.

Gamma di portata

• Flusso di prodotto: 0-480ml/min
• Reagente di lavaggio: 0-480ml/min
• Liquido riscaldante: 0- 600ml/min
• Max. temperatura del fluido riscaldante: 80°C
• Scambiatore di calore: Tipo a piastre
• Capacità del contenitore di alimentazione e reagente: 5,7 litri (ciascuno)
• Capacità vaso scaldante: 3,7 litri
• Tensioni di segnale: 0-5V
• Gamma del sensore di livello: 0-250 mm
• Gamma del sensore di flusso: 0-500 ml/min
• Intervallo del sensore di temperatura: 0-100°C

Caratteristiche di sicurezza

RCD nella console, tutti i circuiti protetti da MCB, funzionamento a 24 V CC di elettrovalvole e motori delle pompe

Vasca riscaldante

• Termostato che limita la temperatura massima
• Interruttore di basso livello
• Sfiato per evitare la pressurizzazione
