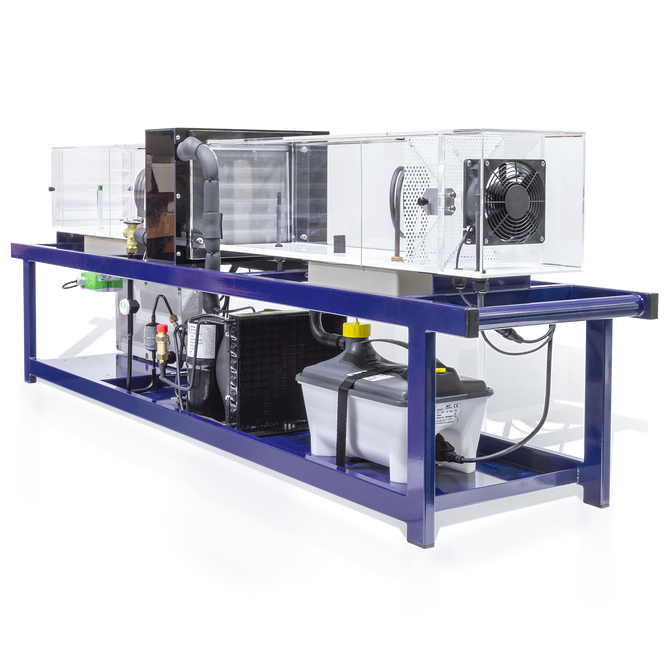

RA2 è un condotto dell'aria condizionata montato su banco completamente strumentato per l'insegnamento di tutti gli aspetti dei sistemi di condizionamento dell'aria.

Il condotto RA2 è un'unità da banco realizzata in acrilico trasparente e montata su un supporto in acciaio dolce verniciato telaio.

Un ventilatore assiale muove l'aria attraverso il condotto. Gli elementi riscaldanti vengono utilizzati per riscaldare l'aria. L'umidificazione è fornita dal vapore proveniente dalla caldaia.

La caldaia a vapore per l'umidificatore, il compressore e il condensatore per il sistema di refrigerazione e la scatola di controllo elettronico sono tutti montati sotto il condotto.

I sensori di temperatura e umidità relativa registrano la temperatura e l'umidità relativa in ogni fase dell'operazione.

Il flusso d'aria è misurato da un sensore elettronico. La tensione di alimentazione di rete viene monitorata nell'apparecchiatura per consentire il calcolo delle potenze effettive del riscaldatore.

• Condotto trasparente: (200mm x 200mm) per la visibilità del processo
• Preriscaldatore: 400 W
• Riscaldatore: 200 W
• Volume totale dell'umidificatore: 5 litri
• Unità umidificatore: 2kW
• Evaporatore: 500w @20°c< /li>
• Sensore di velocità dell'aria anemometro a film caldo: 0-10 m/s
• Sensore di temperatura/umidità relativa x4: Umidità relativa dal 10 al 100%:
  • • • • • • Ingresso nel condotto
            • Prima dell'evaporatore
            • Dopo l'evaporatore
            • Uscita nel condotto
