La dimostrazione pratica e la visualizzazione sono elementi essenziali dello studio del flusso dei fluidi.

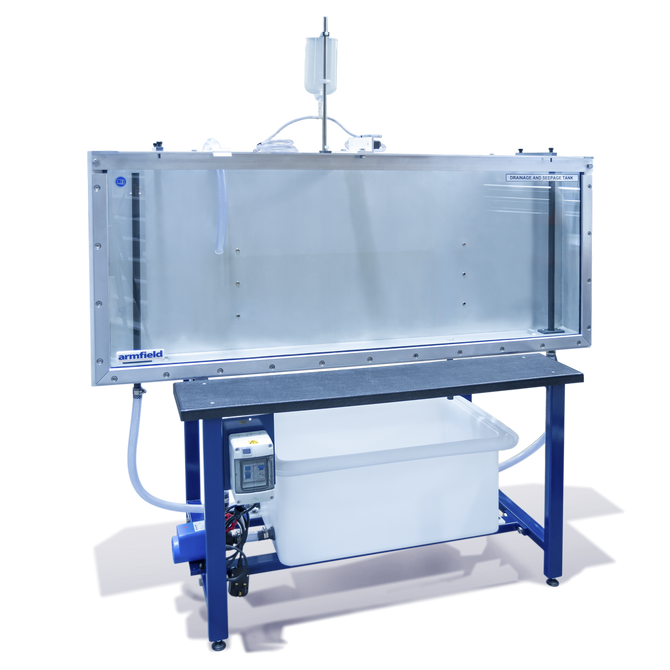

Il serbatoio di drenaggio e infiltrazione S1 è stato progettato per consentire agli studenti di effettuare uno studio sperimentale del flusso attraverso mezzi permeabili.

< p>Il letto del serbatoio è realizzato in acciaio dolce verniciato mentre i lati del serbatoio sono supportati e sigillati con un metodo ben collaudato che consente il libero accesso all'interno e comporta un'ostruzione visiva minima. Un lato è in vetro temperato per garantire una buona visibilità senza graffi per un lungo periodo di utilizzo, mentre l'altro è in alluminio che consente l'inserimento di punti di presa della pressione secondo necessità. Le estremità del serbatoio sono realizzate in lamiera di acciaio.

Troppo pieno regolabile sono forniti vicino a ciascuna estremità del serbatoio in modo che sia possibile mantenere livelli d'acqua costanti in ciascuna metà del serbatoio. Questi possono essere abbassati in una posizione vicino al letto della vasca per alcuni esperimenti per fornire il drenaggio del sottosuolo. L'apparecchiatura è autonoma e richiede solo un primo riempimento con acqua fredda e il collegamento alla rete elettrica. Il serbatoio può essere svuotato in uno scarico di laboratorio.

Esperimenti tipici degli studenti includono:

• Infiltrazioni sotto un muro di palancole
• Infiltrazioni attraverso una diga in terra
• Controllo delle infiltrazioni attraverso terreni permeabili mediante drenaggio del sottosuolo
• Distribuzione della pressione di sollevamento sulle strutture idrauliche
• Riduzione della pressione di sollevamento e laterale spinta da drenaggio
• Formazione e comportamento delle 'sabbie mobili'
• Stabilità di una diga in terra
• Drenaggio di un sito di scavo mediante pozzi

Si noti che il serbatoio viene fornito senza sabbia. (0,1 m³ sono necessari per sabbia lavata a intervallo stretto (grossolano) senza alcuna frazione più fine di 0,5 mm)
