L'apparato S10 Rainfall Hydrographs si propone di dimostrare, su piccola scala, alcuni dei processi fisici presenti in idrologia.

Questi rientrano in due categorie correlate:

• Il rapporto tra precipitazioni e deflussi da bacini idrografici a permeabilità variabile e l'estrazione di acque sotterranee da pozzi, con o senza ricarica superficiale delle precipitazioni
• La parte del ciclo idrologico delimitata dall'arrivo delle precipitazioni nette ' sulla superficie del terreno e il deflusso del bacino da parte dei corsi d'acqua superficiali

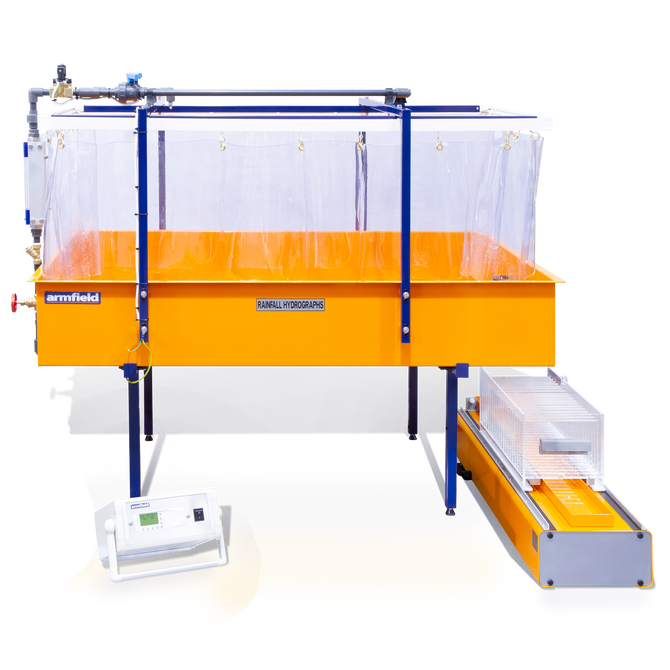

Le dimostrazioni vengono avviate utilizzando un serbatoio pieno di ghiaia che incorpora strutture per fornire acqua alla superficie della ghiaia e misurare il deflusso. Il serbatoio per la ghiaia è realizzato in acciaio dolce verniciato a fuoco, supportato da un telaio in acciaio dolce verniciato.

L'attrezzatura può essere montata su banco o posizionata liberamente sul pavimento di un laboratorio. L'acqua viene fornita a due ugelli spruzzatori a disegno quadrato sopraelevati tramite una valvola di controllo del flusso, un flussometro e un'elettrovalvola. Le tende trasparenti rimovibili attorno al serbatoio contengono eventuali spruzzi. Il deflusso viene condotto verso un'uscita a un'estremità del serbatoio.

Un'unità di raccolta e misurazione è situata vicino all'uscita dal serbatoio. Si tratta di una nave di traslazione divisa internamente in 17 vani portaoggetti. Il recipiente di raccolta è montato su un basamento che incorpora un azionamento a motore e una vasca di drenaggio centrale.

Una console di controllo viene utilizzata per controllare il recipiente di traslazione e l'acqua fornita alle teste di spruzzatura. È possibile preselezionare il tempo in cui ciascun compartimento si trova sotto l'uscita del serbatoio e viene visualizzato il tempo complessivo dall'inizio.

L'acqua raccolta nel serbatoio fornisce un istogramma immediato del deflusso in funzione del tempo.

Una gamma di accessori consente dimostrazioni sulla ritenzione del serbatoio superficiale, sull'effetto di stoccaggio della depressione e sul drenaggio del terreno.

Questi comprendono:

• Foglio di polietilene per bacino impermeabile
• Quattro contenitori in plastica per lo stoccaggio del serbatoio
• Tubo permeabile per scarico in piastrelle

Dimensioni del serbatoio

Lunghezza: 1,2 m
Larghezza: 0,6 m
Altezza: 0,2 m

Gamma del flussometro

0,4 – 4,4 litri/min

Raccoglitore di deflusso

17 scomparti da 0,5 litri
