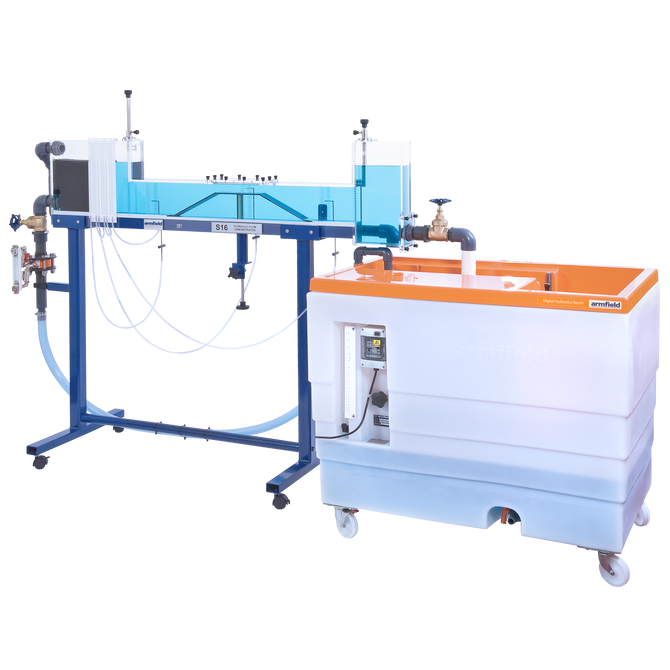

Il dimostratore di flusso idraulico Armfield S16 è un accessorio indipendente del banco idraulico Armfield che consente di impostare in modo rapido, semplice e dimostrato visivamente i fenomeni idraulici associati al flusso dell'acqua attraverso canali aperti e condotti chiusi.
Le misurazioni effettuate in ciascuna configurazione consentono di analizzare le condizioni di flusso associate.
Il canale di flusso del dimostratore di flusso idraulico S16 è costruito utilizzando acrilico trasparente per la visibilità ed è supportato da un supporto a pavimento, struttura metallica dotata di ruote per la mobilità.
Il canale di flusso è costituito da un serbatoio di ingresso con troppopieno e dispositivo di arresto del flusso, una sezione di lavoro rettangolare e un serbatoio di scarico.
Valvole di controllo e regolazione gli sbarramenti consentono di variare in modo indipendente le condizioni di flusso in ingresso e in uscita dalla sezione di lavoro. La sezione di lavoro può essere allagata per creare un condotto chiuso o funzionare parzialmente riempita come un canale aperto.
La caratteristica più importante di questa attrezzatura è la sezione regolabile del letto che, insieme alla sua sezione di transizione (rampe ), può essere alzato o abbassato utilizzando un attuatore esterno mentre l'acqua continua a scorrere. Questa struttura offre una dimostrazione sorprendente dell'importanza della profondità critica del canale. Viene anche utilizzato per variare la sezione trasversale per la dimostrazione dell'equazione di Bernoulli in un flusso di condotti chiusi.
Un pannello rimovibile nel tetto della sezione di lavoro consente di installare modelli di strutture idrauliche tipiche, vale a dire; uno sbarramento a cresta affilata, uno sbarramento a cresta larga (utilizzato anche per creare un canale sotterraneo) e uno sbarramento Ogee.
I tubi di Pitot e le prese collegate a un manometro multitubo consentono di misurare e confrontare le altezze totali e statiche a tre posizioni nella sezione di lavoro. L'altezza dei tubi di Pitot è regolabile consentendo di determinare il profilo di velocità in qualsiasi posizione tra il pianale e il tetto della sezione di lavoro. Le scale trasparenti consentono di misurare tutte le altezze e i livelli importanti in tutta la sezione di lavoro.
Il dimostratore di flusso idraulico S16 è progettato per essere utilizzato insieme a un banco idraulico Armfield F1-10/F1-10-2, che fornisce un sistema di ricircolo dell'acqua e un impianto di misurazione volumetrica. Il Flow Demonstrator può essere utilizzato con una fornitura idrica indipendente fino a 1,6 litri/sec a condizione che lo scarico dell'acqua dal canale possa essere intercettato.
.
>< p>Larghezza della sezione di lavoro: 77 mm
Profondità della sezione di lavoro: 150 mm
Lunghezza di lavoro sezione: 1100 mm
Portata massima operativa: 1,6 litri/sec
