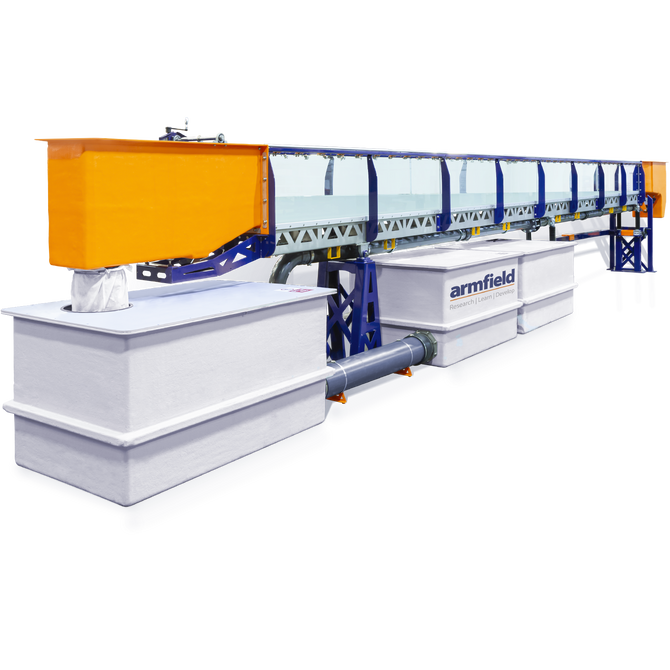

Il canale di flusso da laboratorio Armfield S6-MKIII è uno degli strumenti più importanti a disposizione dell'idraulica o dell'ingegnere civile, impegnato nell'insegnamento dei principi di base o nella ricerca di soluzioni a problemi pratici. Molte applicazioni nella meccanica dei fluidi sono associate al flusso dell'acqua attraverso un canale aperto dove l'acqua ha una superficie libera esposta all'aria a pressione atmosferica.
I canali sono disponibili in diverse lunghezze da 5 a 17,5 metri aumentando con incrementi di 2,5 metri. I canali Armfield sono installati in istituti di ricerca e istruzione in tutto il mondo.
È disponibile una gamma completa di accessori e strumenti di misurazione, tra cui il controllo dello scarico, la generazione di onde e un circuito chiuso per studi sul trasporto dei sedimenti.
- Un canale autonomo inclinabile con lati in vetro per esperimenti di laboratorio di meccanica dei fluidi, progetti e attività di ricerca
- Il canale di lavoro del canale è assemblato da sezioni modulari di 2,5 m di lunghezza. È disponibile un'ampia scelta di lunghezze standard, da 5 m in su
- La sezione trasversale del canale è larga 300 mm e profonda 450 mm
- Un letto fabbricato in acciaio inossidabile ad alta precisione fornisce resistenza e rigidità eccellenti, eliminando la necessità di un telaio inferiore separato.
- Non sono necessarie regolazioni diverse dalle stazioni di sollevamento per impostare e mantenere l'attrezzatura, ottenendo deformazioni tipiche del letto migliori di 1 mm
- Ciascuno il canale artificiale incorpora un serbatoio di scarico dotato di stramazzo regolabile e tubo di pescaggio per evitare spruzzi e rumore
- Un misuratore di portata elettromagnetico è incorporato di serie
- Una gamma completa di accessori opzionali e sono disponibili strumenti per integrare le capacità del canale artificiale di base
- Il ricircolo a circuito chiuso è un'opzione per gli studi sul trasporto dei sedimenti
Ingegneria
L'aspetto più importante di un canale inclinabile è mantenere l'integrità della sezione di lavoro. Per raggiungere questo obiettivo è necessario un design estremamente rigido che garantisca quasi nessuna deflessione indipendentemente dal carico o dall'inclinazione.
Esperimenti e amp; Ricerca
Il canale artificiale Armfield S6-MKIII è stato sviluppato nel corso di 30 anni di produzione continua e gli esemplari sono installati in istituti di istruzione e ricerca in tutto il mondo .
I canali sono disponibili in diverse lunghezze per adattarsi all'applicazione, versioni corte per indagini di base e versioni più lunghe per indagini su profili di flusso gradualmente variati con flusso nel canale non uniforme.
Muri: Vetro temperato
Base: realizzato esclusivamente in acciaio inossidabile
Serbatoi terminali: GRP (plastica rinforzata con vetro)
Serbatoi di raccolta & tubazioni: PVC (cloruro di polivinile) e amp; PE (polietilene)
Pompa: centrifuga monoblocco
Valvola di regolazione del flusso: Farfalla azionata da volantino
Parametri di inclinazione:
pendenza +ve 1:40 max (1,4º)
pendenza -ve 1:200 max (0,28º)
Misuratore di portata: elettromagnetico
Portata massima: 38 litri/sec
Stabilità del letto: 1,0 mm (tipica) a 400 mm di profondità dell'acqua
Stabilità delle pareti laterali: 0,8 mm (tipico) a una profondità dell'acqua di 400 mm
Larghezza: 0,3 m
Altezza: 0,45 m
