Descrizione

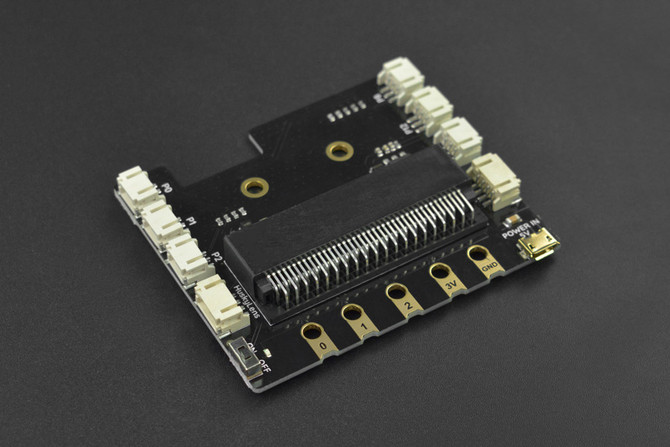

Tuttavia, gli anelli I/O integrati e le clip a coccodrillo a volte non sono abbastanza pratici e sicuri per collegare le periferiche. Per esplorare più possibilità con micro:bit, abbiamo progettato la scheda di espansione micro:bit per Boson, una scheda trasportabile che si collega a micro:bit tramite il connettore edge.
La scheda di espansione è dotata di 6 prese a 3 pin infallibili, compatibili con centinaia di blocchi elettronici modulari Boson e Gravity di DFRobot, che coprono i sensori e gli attuatori digitali e analogici più diffusi , supportando l'interazione di suono, luce e movimento.
Fare clic sul collegamento per saperne di più sul modulo Boson di DFRobot: https://www.dfrobot.com/boson
Fare clic sul collegamento per saperne di più sul modulo Gravity di DFRobot: https://www.dfrobot.com/gravity
Inoltre, la scheda di espansione aggiunge a Gravity: interfaccia HuskyLens e un'interfaccia IIC. Per garantire un'alimentazione di corrente costante per queste periferiche, la scheda di espansione può essere alimentata esternamente tramite la porta di alimentazione Micro-USB.
introduzione
micro:bit è un microcontrollore tascabile progettato per consentire a bambini e principianti di imparare la programmazione e l'elettronica, consentendo loro di portare facilmente idee in giochi digitali fai-da-te, progetti interattivi e robotica .
Tuttavia, gli anelli I/O integrati e le clip a coccodrillo a volte non sono abbastanza pratici e sicuri per collegare le periferiche. Per esplorare più possibilità con micro:bit, abbiamo progettato la scheda di espansione micro:bit per Boson, una scheda trasportabile che si collega a micro:bit tramite il connettore edge.
La scheda di espansione è dotata di 6 prese a 3 pin infallibili, compatibili con centinaia di blocchi elettronici modulari Boson e Gravity di DFRobot, che coprono i sensori e gli attuatori digitali e analogici più diffusi , supportando l'interazione di suono, luce e movimento.
Fare clic sul collegamento per saperne di più sul modulo Boson di DFRobot: https://www.dfrobot.com/boson
Fare clic sul collegamento per saperne di più sul modulo Gravity di DFRobot: https://www.dfrobot.com/gravity
Inoltre, la scheda di espansione aggiunge a Gravity: interfaccia HuskyLens e un'interfaccia IIC. Per garantire un'alimentazione di corrente costante per queste periferiche, la scheda di espansione può essere alimentata esternamente tramite la porta di alimentazione Micro-USB.
Caratteristiche
- Connettore infallibile a 3 pin x 6
- Connettore IICx1
- Gravità: connettore HuskyLens x1
- Porta di alimentazione esterna e interruttore ON/OFF
- Compatibile con moduli elettronici DFRobot Gravity e Boson
Specifica
- Voltaggio della porta di alimentazione MicroUSB: 5 V
- PH2.0 Tensione di ingresso/uscita: 3,3 V
- Anello di ingresso/uscita Voltaggio: 3,3 V
- Tensione di ingresso HuskyLens: 5 V
- Corrente massima: 500 mA
- Temperatura di lavoro: 0-85 ℃
- Dimensione 80 * 70 mm / 3,15 * 2,76
- Peso: 48 g
Progetti
Progetto 1. Micro:bit Surprise box
In questo progetto viene mostrato come la scatola interagisce con i cuori lampeggianti.
Componenti principali:
In questo progetto viene mostrato come la scatola interagisce con i cuori lampeggianti.
Componenti principali:
Come può un Halloween senza una lampada di zucca? La lampada a forma di zucca realizzata da Microbit, recentemente popolare, è una buona scelta.
- Microbit *2
- Scheda di espansione micro:bit per Boson (compatibile con Gravity) *1
- Striscia LED RGB digitale 180 LED - (3 m) (resistente alle intemperie) *1
- Batteria da 3,7 V*2
- Caricabatterie al litio *1
Progetto 3: Un pompelmo colorato realizzato con micro:bit
Da imbroglione di Halloween, come può mancare un'ingegnosa lanterna di zucca come attrezzatura?
Componenti hardware:
- Pompelmo grande *1
- micro:bit *1
- Scheda di espansione micro:bit per Boson (compatibile con Gravity) *1
- Portabatteria Micro:bit *1
- Striscia luminosa *1
Ago, taglierino, bacchette o bastoncino di legno, filo o filo di scarto, lana
Microbit Progetto 4: Micro:bit Light (lampada d'atmosfera)
Dopo aver programmato il micro:bit, puoi collegare l'alimentazione a Vin. Il Vin alimenterà il micro:bit.
Componenti hardware:
- micro:bit *1
- Scheda di espansione Gravity per micro:bit *1
- Anello Neopixel 16 LED *1
- Cavi Du Pont *1
- Vecchia lampada *1
Progetto 5: bersaglio laser micro:bit
Il sensore del sensore di luce ambientale rileva l'intensità del puntatore laser. Se è maggiore di 400, suonerà il cicalino e il servo farà cadere e alzare il bersaglio. Il gioco finisce quando raggiunge 10. Premi A per ripristinare il punteggio a 0.
Componenti hardware:
- Micro:bit *1
- Scudo di espansione micro:bit DFROBOT *1
- Sensore di luce ambientale DFRobot *1
- Modulo cicalino digitale DFRobot *1
- puntatore laser
- Servomotore 9g *1
- Ghiacciolo
- Tappo di bottiglia
- bersaglio di carta
- Pistola a colla
- Clip a coccodrillo
- Microinterruttore
- Custodia per batteria da 3 V
Documenti
Elenco di spedizione
- Scheda di espansione micro:bit per Boson x 1
- Cavo PH2.0 infallibile da 200 mm x 6
