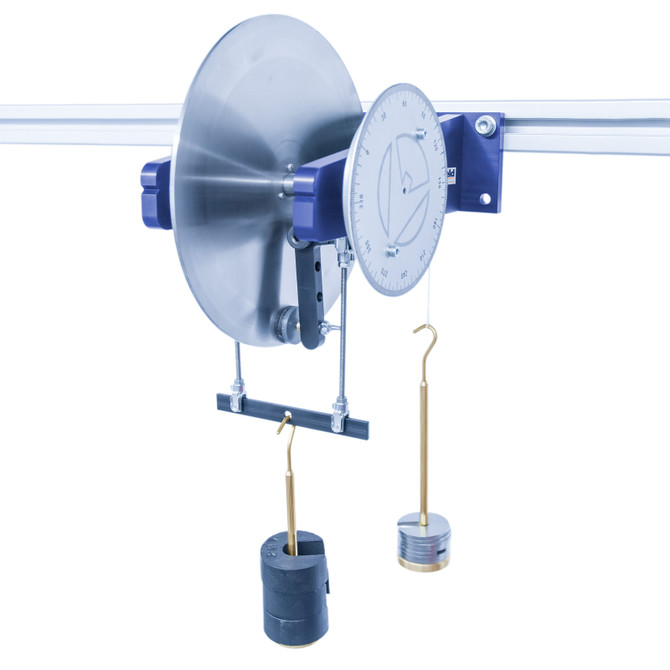

Un disco freno è montato verticalmente su un telaio robusto. Un unico albero attraversa il disco del freno e i supporti della staffa a parete. Una puleggia è montata sull'albero su cui è montata una corda che termina con un gancio di carico.
Due leve a squadra sono montate su entrambi i lati del disco del freno. Attraverso la sospensione di carico e i pesi calibrati viene applicata la forza al disco del freno e si possono valutare i parametri di forza frenante, coppia frenante e forza normale.
Tutte le sospensioni di carico e i pesi calibrati sono forniti con l'apparecchio . L'angolo di rotazione del movimento della ruota a disco può essere visualizzato utilizzando il goniometro esterno.
È possibile testare diversi materiali delle pastiglie dei freni, nonché la loro posizione radiale sul disco del freno. strong>
Pastiglia freno: Ø25 mm x 6 mm massimo
Pastiglia freno: Materiale freno , alluminio, ottone e nylon
Ruota a disco in acciaio inossidabile: Ø210 mm x 3 mm
Posizioni radiali per pastiglia freno: Intervalli di 20 mm
Goniometro: 360°, incrementi di 1°
Set di pesi: 3 x 0,1 N, 8 x 0,2 N, 3 x 1N, 3 x 2N, 1 x 5N, 2 x Gancio di carico
