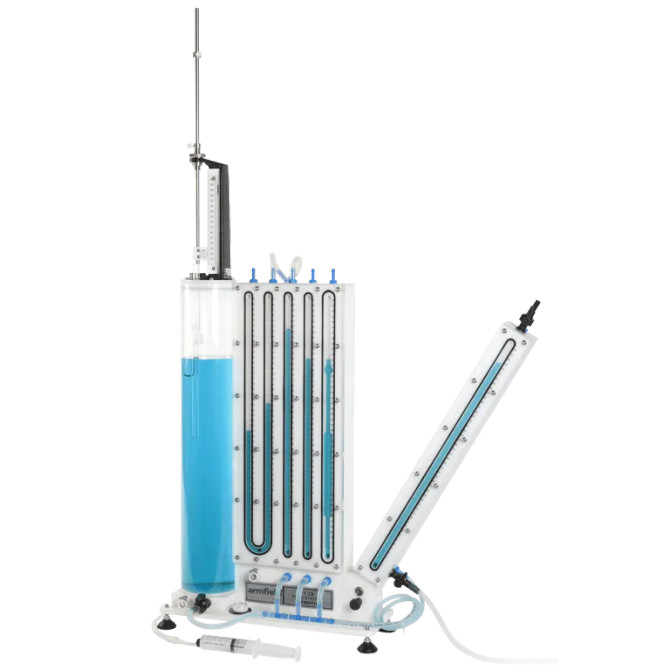

L'apparato è costruito in PVC e acrilico trasparente, ed è costituito da un serbatoio verticale contenente acqua che è collegato a una serie di tubi manometrici verticali. Questi tubi possono essere utilizzati singolarmente o in combinazione per le diverse dimostrazioni dei principi idrostatici e della manometria. Un tubo include cambiamenti nella sezione trasversale per dimostrare che il livello di una superficie libera non è influenzato dalle dimensioni o dalla forma del tubo. Il tubo manometrico di destra è separato dagli altri tubi e incorpora un perno e un meccanismo di indicizzazione alla base che consente a questo tubo di essere inclinato ad angoli fissi di 5°, 30°, 60° e 90° (verticali).

Il serbatoio incorpora un misuratore a gancio e punta con scala Vernier, montato attraverso il coperchio, che consente di misurare grandi variazioni di livello con una precisione migliore rispetto a una semplice scala. Un tubo piezometrico verticale trasparente attraverso il coperchio del serbatoio consente di osservare la pressione statica sopra l'acqua nel serbatoio quando lo spazio d'aria sopra l'acqua non è aperto all'atmosfera.

I collegamenti nella parte superiore del serbatoio e di ciascuno dei tubi del manometro consentono di collegare una siringa utilizzando un tubo flessibile che consente di variare la pressione statica dell'aria in modo positivo o negativo, a seconda delle esigenze per le varie dimostrazioni. La siringa e il tubo flessibile per riempire l'attrezzatura ecc. sono conservati nella parte posteriore dell'apparecchio quando non vengono utilizzati per comodità.

Un piccolo flusso può essere indotto attraverso la tubazione di interconnessione tra i vari tubi del manometro per fornire una dimostrazione semplice ma chiara dell'effetto dell'attrito creato dal movimento del fluido. Ciò è utile allo studente prima di eseguire dimostrazioni utilizzando accessori di fluidodinamica più avanzati.

L'attrezzatura è progettata per dimostrare i principi di base dell'idrostatica e della manometria utilizzando l'acqua per sicurezza e praticità. L'uso di un colorante alimentare sicuro e solubile nell'acqua rende più chiara l'osservazione delle variazioni di livello senza compromettere il funzionamento dell'apparato. Liquidi alternativi, con densità diverse, possono essere utilizzati nel manometro a tubo a "U", se necessario, per estendere la gamma delle dimostrazioni.

Contenuto sperimentale:
