UOP15 dimostra l'adsorbimento di un soluto, l'anidride carbonica, da una miscela di gas binaria sulla superficie di un carbone attivo adsorbente solido. Il processo avviene in una colonna di adsorbimento a letto fisso.

I processi di adsorbimento e desorbimento/rigenerazione vengono monitorati utilizzando sensori di temperatura situati a intervalli lungo la colonna e anche mediante misurazione dell'anidride carbonica del gas in uscita utilizzando un sensore a infrarossi rilevatore (IR).

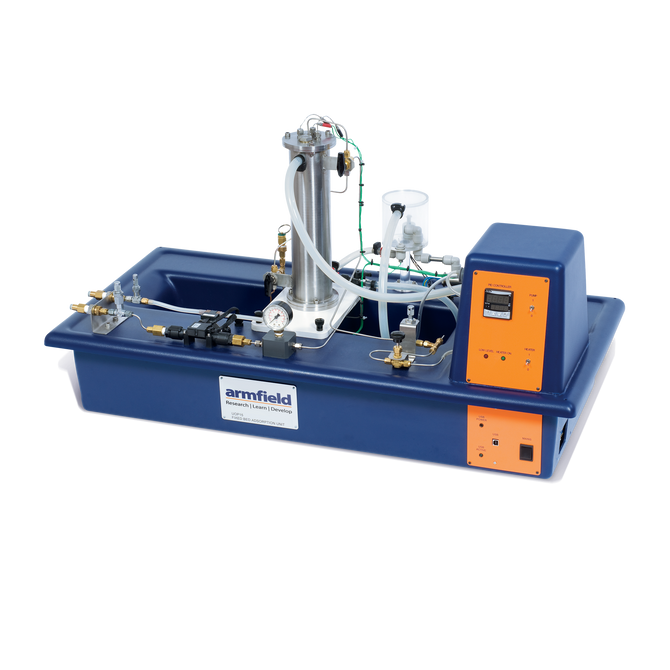

L'UOP15 introduce gli studenti ai fondamenti dei processi di adsorbimento e desorbimento utilizzando un reattore a letto impaccato. L'unità è dotata di una colonna del reattore in acciaio inossidabile in cui è impaccato l'adsorbente, il carbone attivo.

Ci sono sei termocoppie (T1 - T6) situate lungo la lunghezza della colonna, che consentono l'adsorbimento/ fronti di desorbimento da seguire (l'adsorbimento/desorbimento di CO2 porta a variazioni di temperatura).

Un sistema di circolazione di acqua calda, contenente anche una termocoppia (T7), è collegato alla camicia della colonna per consentire controllo accurato della temperatura tramite un regolatore di temperatura PID. In questo modo la temperatura di lavorazione desiderata viene mantenuta con precisione.

Il sistema è dotato di tutte le valvole necessarie per il controllo della direzione del flusso, il controllo della portata e lo scarico della pressione per la sicurezza.

Misuratori di portata elettronici monitorare la portata del gas di trasporto, l'elio, e dell'assorbito, l'anidride carbonica. Questi, combinati con i sensori di temperatura della colonna e il rilevatore IR, per la misurazione della concentrazione di CO2, consentono di seguire da vicino i processi e di esaminare un'ampia gamma di variabili operative.

Esiste un percorso deviato attorno alla colonna , che viene utilizzato per la calibrazione del rilevatore IR e anche per l'impostazione delle condizioni di processo prima di iniziare un esperimento.

Le variabili operative consigliate sono portate di 0 – 5 SLPM e pressioni di 0 – 0,3 bar. Tali pressioni operative garantiscono un funzionamento sicuro e forniscono le condizioni ideali per i processi di adsorbimento/desorbimento.

La colonna UOP15 può essere facilmente caricata con il carbone attivo fornito oppure l'operatore può utilizzare la propria varietà consentendo così il confronto delle prestazioni di diversi adsorbenti .

Tutti i sensori importanti utilizzati sull'unità sono elettronici e forniscono output per la registrazione e l'analisi dei dati. Il registratore di dati, fornito con l'unità, si interfaccia tra l'unità UOP15 e il computer dell'utente tramite una porta USB.

Il software associato consente la tracciatura di grafici e fornisce istruzioni complete sulla configurazione dell'attrezzatura e sull'esecuzione degli esperimenti.

Pressione di esercizio 0-0,5 bar

Portate di gas
