La colonna di assorbimento del gas Armfield è stata progettata per dimostrare i principi dell'assorbimento del gas e fornire formazione pratica sul funzionamento di un impianto di assorbimento del gas.

Nel processo di assorbimento del gas, una miscela di gas viene messo a contatto con un liquido, allo scopo di sciogliere uno o più componenti del gas e di fornirne una soluzione nel liquido.

Nell'UOP7MkII, viene introdotta una fase gassosa costituita da CO2 e aria nella parte inferiore della colonna impaccata. La regolazione del loro rapporto di portata è ottenuta mediante valvole manuali. Un campione della miscela di gas viene inviato a un sensore di concentrazione di CO2 situato all'interno della console elettrica e le letture dei flussi e della concentrazione percentuale di CO2 sono visibili sullo schermo del display e nel software.

Per il liquido fase, l'acqua (o una soluzione di idrossido di sodio) viene pompata nella parte superiore della colonna dove cade attraverso il materiale di riempimento. La fase gassosa e quella liquida fluiscono in controcorrente. Ciò aumenta il tempo di contatto e la diffusione della CO2 nella fase liquida.

Il gas in uscita lascia il sistema dalla parte superiore della colonna. Viene inoltre prelevato un campione della miscela di gas in uscita e inviato al sensore di CO2 all'interno della console. La percentuale di lettura della CO2 viene visualizzata sullo schermo della console.

Il liquido lascia il sistema dal fondo della colonna e ritorna al serbatoio di alimentazione o allo scarico. I campioni della fase liquida in entrata e in uscita dal sistema possono essere prelevati per ulteriori analisi tramite le porte di campionamento.

Il desorbimento della CO2 assorbita nella linea dell'acqua è ottenuto mediante aerazione del liquido "arricchito".

Caratteristiche dell'unità

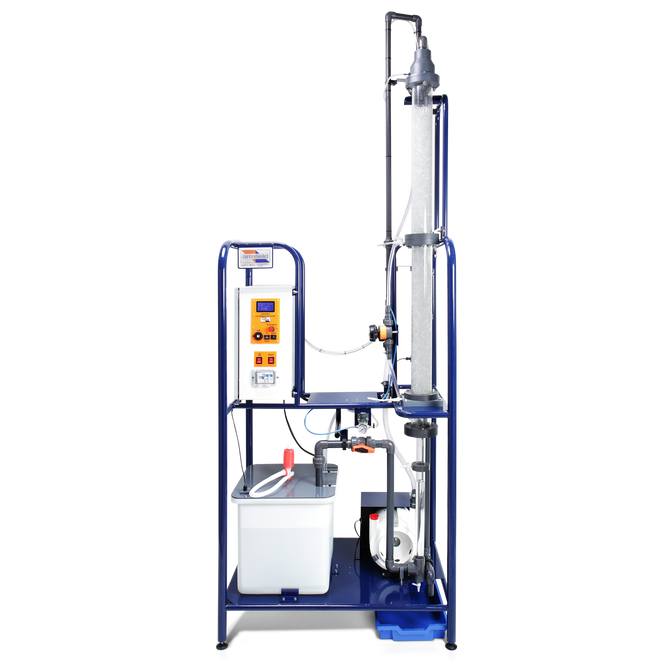

La colonna di assorbimento a riempimento è realizzata in acrilico trasparente ed è installata verticalmente su una struttura a pavimento in acciaio dolce. La colonna è riempita con anelli Raschig di vetro da 10 x 10 mm, rappresentativi dell'impaccamento casuale utilizzato nell'assorbimento di gas in applicazioni industriali. Il liquido viene immagazzinato in un serbatoio di alimentazione e una pompa sommergibile a velocità variabile viene utilizzata per pompare il liquido nella colonna. Un sensore del flussometro elettronico è installato nel flusso di liquido per fornire una misurazione accurata del flusso di liquido in ingresso nella colonna.

Il gas da assorbire è anidride carbonica (CO2) e verrebbe prelevato da una bombola a pressione (non fornito). Il regolatore del gas, la valvola di controllo e il flussometro elettronico vengono utilizzati per regolare il flusso del gas. Un ventilatore centrifugo fornisce il flusso d'aria alla colonna. La linea dell'aria include un cancello e un flussometro elettronico per un controllo e una misurazione accurati del flusso.

Sono previste prese di pressione alla base, al centro e nella parte superiore della colonna per consentire l'indicazione delle cadute di pressione nella colonna utilizzando la pressione elettronica sensori.

Le letture della temperatura del liquido e del gas vengono ottenute dai termistori nel serbatoio del liquido e nella linea del gas in ingresso.
