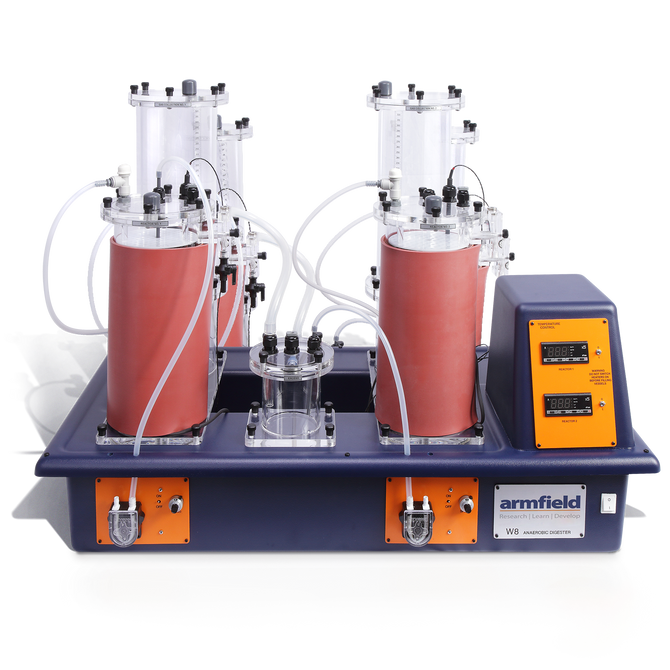

Il digestore anaerobico comprende due reattori a letto impaccato con flusso verso l'alto da cinque litri con velocità di alimentazione e dispositivi di controllo della temperatura. Ciò consente un funzionamento costante e continuo fino a sette litri al giorno per periodi di diversi giorni.

I reattori possono essere utilizzati in serie o in parallelo. Un recipiente tampone tra i reattori consente lo scarico del flusso in eccesso dal primo reattore quando il secondo reattore viene fatto funzionare in serie ma ad una portata inferiore. Le portate ai recipienti sono impostate e controllate da pompe peristaltiche calibrate.

La temperatura di ciascun reattore è controllata da un tappetino riscaldante elettrico avvolto attorno alla parete esterna. La distribuzione della temperatura all'interno di ciascun reattore è mantenuta a ±0,5°C. Le temperature del reattore possono essere impostate separatamente su qualsiasi valore desiderato nell'intervallo da temperatura ambiente a 55°C.

Il gas prelevato da ciascun reattore viene portato a un recipiente collettore calibrato volumetricamente funzionante tramite spostamento d'acqua. Un dispositivo a tenuta liquida a prevalenza costante garantisce che la pressione del gas nel reattore venga mantenuta a un valore costante durante tutta la durata del test.

Il gas raccolto può essere scaricato dal recipiente e il volume riempito con acqua durante un'esecuzione senza rompere il sigillo del liquido.

I punti di campionamento di liquidi e gas sono situati in tutti i punti strategici attorno ai reattori. Valvole di non ritorno e rotture del sifone a tenuta liquida sono inclusi nelle tubazioni di processo per garantire che ciascun reattore funzioni a un volume costante senza l'ingresso di aria o il pericolo di un'azione sifonica accidentale.

L'apparecchiatura è montata su un base in plastica formata sotto vuoto con un canale di drenaggio integrato per far fronte a fuoriuscite e lavare.

Reattori:

Due reattori identici
Capacità nominale: 5 litri
Volume imballato: 4 litri
150 mm di diametro x 250 mm di altezza

Imballaggio del reattore:

Bio-sfere di diametro 25 mm

Controllo della temperatura:

Per ogni camicia riscaldante da 200 W del reattore con controllo PID da un sensore di temperatura posizionato all'interno del reattore,
impostare punto compreso tra la temperatura ambiente e 55°C,
la camicia è protetta termostaticamente da un dispositivo di interruzione impostato a 85°C

Pompe di alimentazione:

Due pompe peristaltiche identiche a velocità variabile tramite potenziometro a 10 giri a 4 giri/min fornite con tre diametri di tubo, 1,6, 3,2 e 4,0 mm,
portate da 0,2 a 5,8 l/giorno

Recipiente del reattore: 2 x 5 litri (4.
