Nota: la scheda di espansione multifunzione Xia mi è compatibile solo con micro:bit V2 , non compatibile con la scheda micro:bit V1.

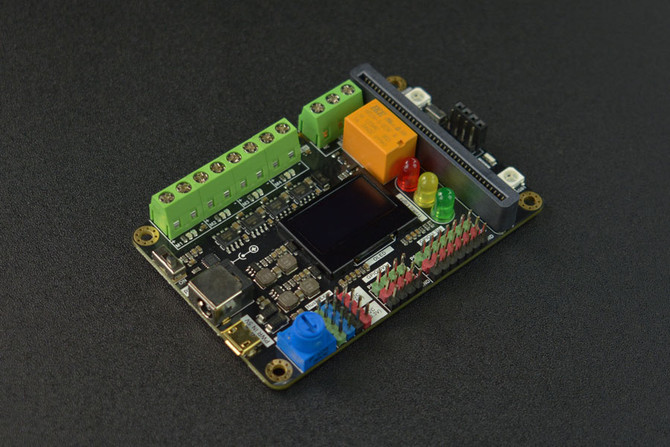

Cerchi più hardware per giocare con il tuo nuovo micro:bit ? Controllalo! Questa è una scheda di espansione multifunzionale basata su micro:bit V2 per la formazione sulla programmazione.

Caratterizzata da dimensioni ridotte di 57*87 mm e un layout compatto, la scheda espande più di 10 moduli funzionali tra cui sensori di tutti i tipi, motore a 4 vie, luci LED, schermo OLED e alimentatore esterno, che consente agli studenti non solo di imparare le funzioni di base di micro:bit ma anche avanzare ulteriormente al livello successivo come il controllo di auto robotiche, robot con ruote Mecanum e così via. Inoltre, anche con così tante cose integrate sulla scheda, il prezzo rimane comunque basso. Vieni ad esplorare tutte queste funzionalità extra!

Panoramica del consiglio

Tutorial: MakeCode

Accedi alla piattaforma di programmazione MakeCode nel browser: https://makecode.microbit.org/

Crea un nuovo progetto e dagli un nome.

Carica la libreria del programma della scheda xia_mi: fai clic su "impostazione" e "espansione" a turno, quindi incolla questo collegamento nella casella di ricerca: https://github.com/DFRobot/pxt-DFRobot_xia_mi_Board .

Elenco delle esercitazioni:

1. Accendi il LED RGB

2. Semaforo

3. Sensore di temperatura e umidità ambientale

4. Controllare il servo tramite il sensore di rotazione angolare

5. Interruttore relè controllato da IR

6. Allarme incendio

7. Sensore di distanza ad ultrasuoni SR04

8. Azionamento motore a 4 vie

• Altamente integrato, oltre 10 moduli integrati per la formazione STEAM.
• Adatto per essere applicato all'insegnamento e al concorso dei robot con ruote Mecanum.
• Conveniente per ogni studente

• Tensione operativa: 5 V (USB)
• Alimentazione esterna: 5 V ~ 12 V (l'interruttore controlla solo l'alimentazione esterna)
• Ricevitore a infrarossi (P13) ×1
• W2812Luce RGB (P15) ×2 (RGB0 RGB1)
• Modulo relè (I2C) ×1 (indicatore di stato integrato)
• Sensore di fiamma a infrarossi (I2C) ×1
• Sensore di temperatura e umidità (I2C) ×1
• Sensore dell'angolo di rotazione (I2C) ×1
• Modulo semaforo rosso/giallo/verde (I2C) ×1
• 12864_OLED Display (I2C) ×1 (con copertura protettiva in metallo nero)
• Azionamento motore (I2C)×4 (indicatore bicolore rotazione avanti/indietro integrato)
• GPIO (5 V): P0 P1 P2 P8 (alimentazione esterna con capacità di guida più forte)
• GPIO (3,3 V): P0 P1 P2 P8 P12 P14 P16 (alimentazione interna della scheda madre micro:bit)
• Porta di espansione I2C (3,3 V) ×2
• Porta HuskyLens (5 V I2C) ×1 (alimentazione esterna con capacità di azionamento più potente)
• Porta sensore a ultrasuoni SR04 ×1 （5 V P0 P1 GND）
• Porta sensore a ultrasuoni URM10 ×1 （5 V P0 P1 GND）
• Dimensioni: 57×87 mm/2,24×3,43

• Wiki del prodotto
• Piattaforma di programmazione MakeCode
• Github

• Scheda Xia_mi per micro:bit x1
