Experimenting Board in formato A4

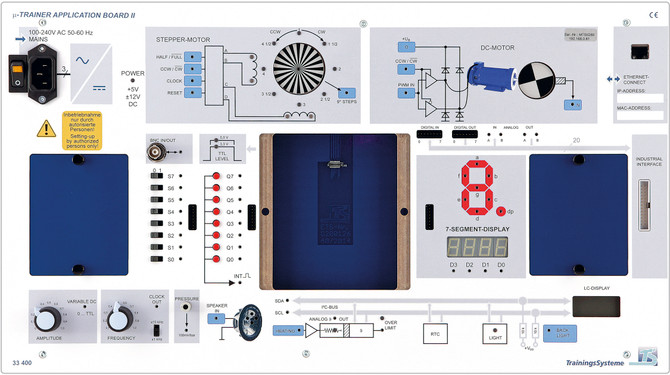

La "μ-Trainer Application Board II" è il modulo base del sistema di allenamento per microcomputer "μ-Trainer". Ha le seguenti caratteristiche e funzioni:
8 ON/OFF interruttori
8 pulsanti
1 uscita di interruzione
4 display a sette segmenti
1 modulo di riscaldamento
1 sensore di temperatura I2C
1 orologio in tempo reale I2C
1 sensore di luce ambientale I2C< br>1 display LC I2C con retroilluminazione
1 sensore di pressione analogico fino a 4 bar
1 sensore di temperatura analogico fino a 100°C
1 motore passo-passo bipolare, movimento incrementale di 0,9°
1 motore DC con azionamento a motore e sensore di velocità
1 altoparlante
Livello di tensione CC regolabile: 0 … livello TTL
Generatore di clock 100 Hz … 10 kHz, livello TTL
Presa BNC per adattare gli ingressi dello strumento di misura a connessioni da 2 mm < br>1 campo di inserimento per moduli di programmazione
2 campi di inserimento per moduli di espansione
Connessione interfaccia industriale:
- 8 ingressi digitali
- 8 uscite digitali
- 2 ingressi analogici< br>- 2 uscite analogiche
Dati tecnici:
- Interfaccia computer tramite Ethernet
- Connettori da 2 mm o connettori bus (8 pin 1:1, cavo a nastro)
- Alimentazione 110...240 V CA , 50...60 Hz
- Tensione operativa interna 3,3 V; 5,0 V; +/-12 V
- Livello logico 3,3 V o 5 V
- Cavo di alimentazione con spina per dispositivo
- Interruttore on/off centrale
Design:
Scheda con design fotorealistico del pannello frontale in quattro colori . Linee colorate secondo il codice colore. Uno speciale rivestimento rende la superficie del pannello antigraffio. L'etichettatura standard didattica con istruzioni per l'uso e possibilità di collegamento facilita la messa in funzione da parte dell'utente.
- Dimensioni 532 x 297 x 85 mm
- Forma dell'apparecchio: alloggiamento da tavolo
Incluso nella fornitura:
Cavo di alimentazione
Cavo di collegamento Ethernet 2 m
1 pz. cavo bus 10 cm
1 pz. cavo bus 20 cm
1 pz. cavo bus 30 cm
1 pz. cavo bus 50 cm
1 pz. cavo bus adattatore 20 cm
Istruzioni per l'uso
