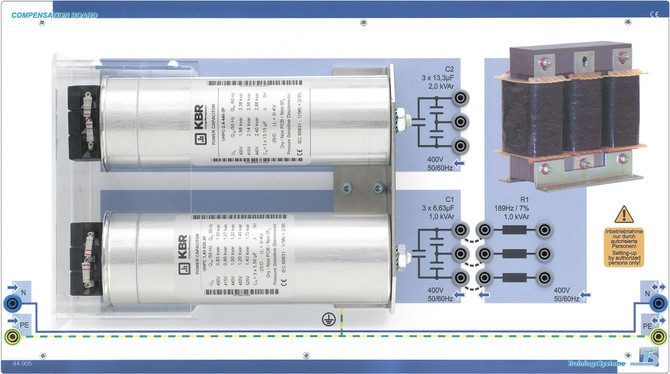

La scheda integra due condensatori PFC trifase in circuito a triangolo con corrispondenti resistori di spurgo. Uno dei due condensatori è depotenziato per protezione contro le armoniche.
Dati tecnici:
- Condensatore PFC, trifase, 0,8 kvar
- Condensatore PFC, 2kvar
- Reattore depotenziato per collegamento in serie con Condensatore PFC
- Tensione nominale: 400 V CA, 50 Hz
Tutti i collegamenti alle prese di sicurezza da 4 mm
Design:
Scheda sperimentale in formato A4 con design fotorealistico del pannello frontale in quattro colori. Linee colorate secondo il codice colore. Uno speciale rivestimento rende la superficie del pannello antigraffio. L'etichettatura standard didattica con istruzioni per l'uso e possibilità di collegamento facilita la messa in servizio da parte dell'utente.
L x A x P: 533 x 297 x 90 mm
