Descrizione:
Questo accessorio illustra le circostanze a cui può essere applicato il teorema di Bernoulli. Inoltre, separatamente, perché in altre circostanze il teorema fornisce una descrizione inadeguata del comportamento del fluido.

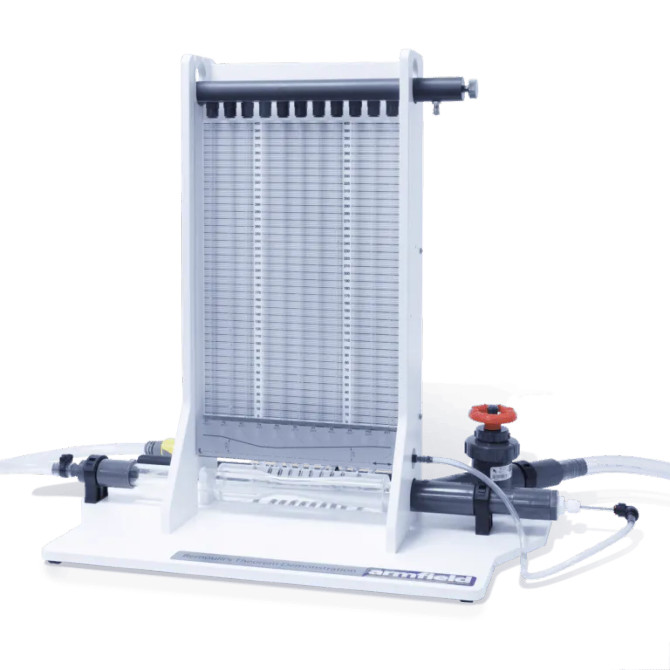

La sezione di prova è costituita da un classico Venturi lavorato in acrilico trasparente.
Una serie di prese a parete consentono la misurazione della distribuzione della pressione statica lungo il condotto convergente e divergente. È previsto un tubo di testa totale per attraversare la linea centrale della sezione di prova. Queste prese sono collegate a una banca di manometri che incorpora un collettore con una valvola di spurgo dell'aria.
La pressurizzazione dei manometri è facilitata da una pompa manuale. La sezione di prova è disposta in modo tale che le caratteristiche del flusso attraverso una sezione convergente e divergente possano essere studiate. L'acqua viene immessa attraverso un connettore per tubo flessibile ed è controllata da una valvola di regolazione del flusso all'uscita della sezione di prova.
È possibile dimostrare che il Venturi è un mezzo di misurazione del flusso e determinare il coefficiente di scarico.
