Il controllo del processo di flusso è un aspetto critico di vari settori, tra cui quello chimico, petrolchimico, manifatturiero e alimentare.

Gli studenti che comprendono i principi del controllo del flusso sono meglio preparati per una carriera in questi campi. Un adeguato controllo del flusso è essenziale per ottimizzare i processi di produzione.

Gli studenti imparano come regolare il flusso di materiali o fluidi in modo da ridurre al minimo gli sprechi, massimizzare la qualità del prodotto e migliorare l'efficienza complessiva del processo.

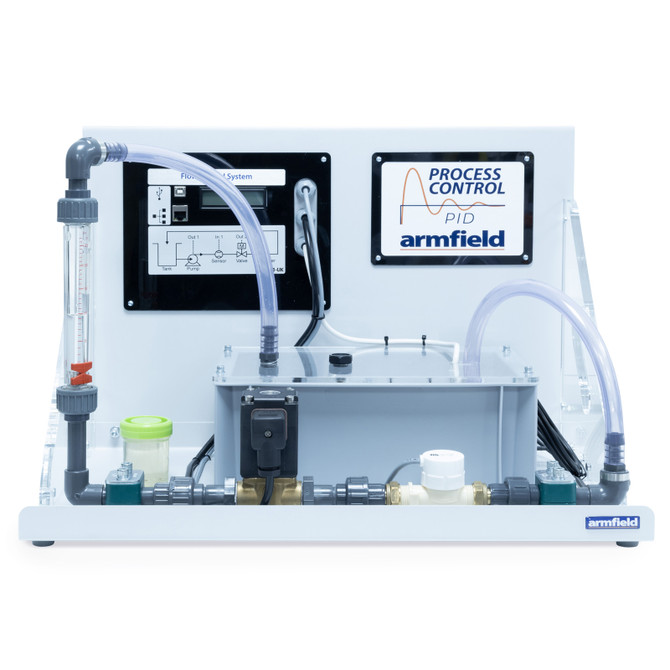

< p>Il sistema di controllo del flusso PCT61 introduce gli studenti ai concetti di controllo fondamentali, come il controllo del feedback, i controller PID (proporzionale-integrale-derivativo) e i sistemi di controllo a circuito chiuso. Il sistema Flow è costituito da un serbatoio dell'acqua, una pompa a velocità variabile, un sensore di flusso a turbina, una valvola proporzionale ad azionamento elettrico e un flussometro ad area variabile (rotametro).

Ciò consente agli studenti di regolare la portata tramite la velocità della pompa e l'apertura della valvola per sviluppare un sistema di controllo basato su PID.

>

PCT61 Flow Control Process

Un trainer per il processo di controllo del flusso, comprendente:

• Tubo in PVC trasparente da parete da 4 mm x 1,5 mm (300 mm)
• Alimentatore da 24 V 60 W 2,5 A
• Gruppo di controllo del processo di flusso
• Vaso d'orzo per il controllo del processo
• Cavo USB
• Software di controllo manuale che consente l'accesso a basso livello all'azionamento e al carico in ciascun sistema consentendo la calibrazione di sensori e sistemi di azionamento
• Software di controllo On/Off che consente il controllo di ciascun sistema con un semplice algoritmo On/Off, visualizza le oscillazioni basate sul software ed esplora gli effetti dell'isteresi
• Software di controllo PID che consente agli utenti di inserire valori per Kp, Ki, Kd e vedere come il sistema reagisce ai valori immessi
