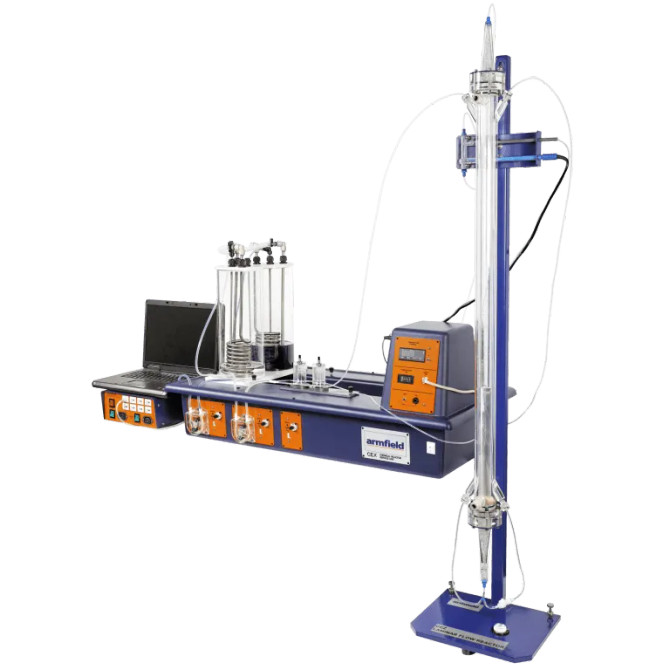

Il reattore a flusso laminare è un reattore tubolare in acrilico trasparente, montato su un telaio in acciaio da pavimento con due diffusori riempiti con perle di vetro posizionati alle estremità. Un premiscelatore statico sul fondo della colonna fornisce la premiscelazione dei reagenti che entrano nel reattore per migliorare la distribuzione del flusso.
Include due recipienti per reagenti dotati di scambiatori di calore, montati sul basamento 0003240292. Gli scambiatori di calore vengono utilizzati per raffreddare i reagenti prima di eseguire l'esperimento. Una camicia di acqua fredda mantiene il contenuto del reattore a temperatura costante per mantenere la caratteristica laminare. Per questo è richiesta una fornitura di acqua refrigerata controllata termostaticamente, come il 0003240298.
Un blocco sensore in acrilico trasparente è montato sul telaio per i sensori di conduttività e temperatura 0003240292. I reagenti vengono alimentati al reattore dalle pompe peristaltiche 0003240292 tramite tubi in PTFE. Per garantire un flusso regolare vengono utilizzati smorzatori di pulsazione.
Gli esperimenti di tracciamento e di conversione possono essere dimostrati e seguiti visivamente. La registrazione dei dati di conduttività consente allo studente di applicare la teoria della caratterizzazione del modello di flusso e di confrontarla con i risultati sperimentali.
Contenuto sperimentale:
