Il sistema Hydrogen Bubble Flow Visualisation è stato progettato per consentire la visualizzazione dei complessi schemi di flusso associati all…
Il sistema Hydrogen Bubble Flow Visualisation è stato progettato per consentire la visualizzazione dei complessi schemi di flusso associati all'acqua che scorre oltre oggetti solidi o confini. La tecnica delle bolle di idrogeno è altamente visiva ed è particolarmente utile per il lavoro in laboratorio e in aula.
Un flusso di piccole bolle di idrogeno segue con precisione l'acqua e mostra chiaramente eventuali cambiamenti nella direzione dell'acqua mentre scorre attorno agli oggetti sul suo percorso.
Descrizione

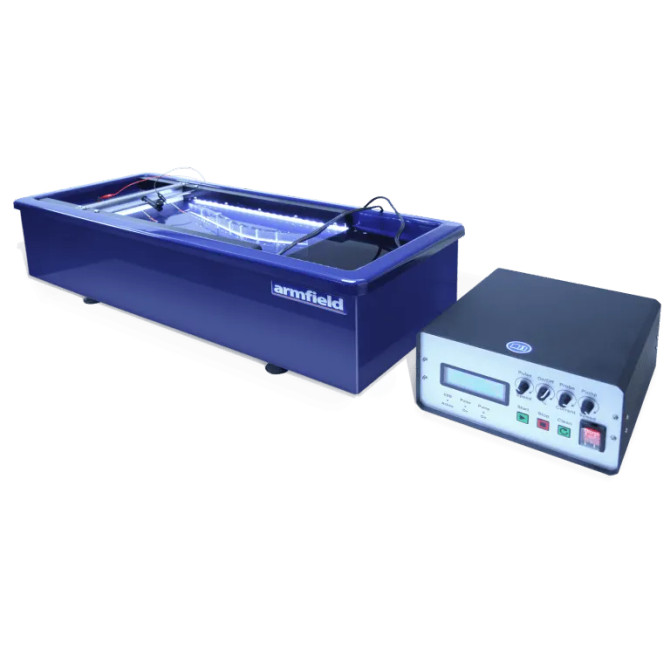

Il sistema di visualizzazione del flusso di bolle di idrogeno è compatto, montato su banco e autonomo: richiede solo il riempimento con acqua e il collegamento alla rete elettrica.
È composto da un serbatoio di flusso, una console di controllo elettronico separata e un set completo di modelli di visualizzazione del flusso in acrilico trasparente.
La parte superiore del serbatoio di flusso è realizzata in plastica rinforzata con fibra di vetro (GRP) per una maggiore durata e incorpora una sezione di lavoro ampia e poco profonda con un letto acrilico nero piatto per studi di visualizzazione del flusso. Un flusso regolare di acqua a velocità variabile viene fatto passare attraverso la sezione di lavoro. Ciò si ottiene utilizzando un'unità di azionamento del fluido unica, in combinazione con raddrizzatori di flusso. La profondità nella sezione di lavoro può essere modificata da un set di strisce di sbarramento all'estremità di scarico.
Con l'attrezzatura vengono forniti diversi modelli in acrilico, come una sezione di profilo alare e cilindri di diverso diametro. Questi possono essere posizionati nella sezione di lavoro per mostrare gli effetti del flusso attorno a queste forme. Possono essere utilizzati anche modelli definiti dall'utente.
Un modulo di illuminazione, posizionato nell'acqua a lato della sezione di lavoro, produce un ampio fascio di luce sotto la superficie dell'acqua e illumina le bolle di idrogeno, facilitando la visualizzazione dei modelli di flusso.
Le bolle di idrogeno sono prodotte da un sottile filo catodico di platino/iridio posto sotto la superficie dell'acqua e perpendicolare alla direzione del flusso. Il filo è mantenuto teso da un supporto biforcuto (fornito in tre larghezze) ed è mantenuto nella posizione richiesta da un treppiede con supporto regolabile. Le bolle di idrogeno possono essere prodotte utilizzando semplice acqua di rubinetto, tuttavia il sale di Glauber (solfato di sodio) è fornito anche con l'unità per scopi di ricerca.
La console di controllo elettronica fornisce tutti i servizi elettrici necessari per il serbatoio di flusso e incorpora il generatore di bolle di idrogeno. Tutti i parametri operativi sono visualizzati su un display a cristalli liquidi. Sono inclusi controlli per la pompa dell'acqua, la sorgente luminosa e il generatore di bolle di idrogeno.
La dimensione delle bolle di idrogeno può essere variata regolando la corrente al filo del catodo. Il generatore mantiene automaticamente la corrente al valore richiesto variando la tensione di alimentazione per compensare le variazioni nella resistenza del loop.
Il generatore può produrre un flusso continuo di bolle se necessario. Tuttavia, per facilitare la visualizzazione e consentire di effettuare misurazioni quantitative, le bolle possono essere accese e spente in una serie di impulsi, gli impulsi e gli spazi sono variabili in modo indipendente e continuo con entrambi i tempi indicati sul display.
Specifiche tecniche
– 2 x guida dritta (330 mm di lunghezza)
– 2 x blocco distanziatore per guide dritte
– 2 x blocchi con estremità arrotondate
– 4 x cilindri (diametro 6 mm, 12 mm, 18 mm e 25 mm)
– 1 x sezione aerodinamica
– 1 x piastra piana con estremità arrotondata
– 2 x blocco rettangolare (70 mm x 40 mm x 20 mm)
– 1 x piastra curva
– 2 x blocco a gradini
– Set di tre dighe
– Set di tre elettrodi
– Set di modelli di visualizzazione del flusso in acrilico trasparente
Contenuto sperimentale
Supporto per telecamera (0003240129)
Questo accessorio migliora l'uso del flusso di bolle , fornendo un telaio di montaggio per una telecamera. Ciò consente a una macchina fotografica, una videocamera o una webcam di registrare i modelli di flusso.
