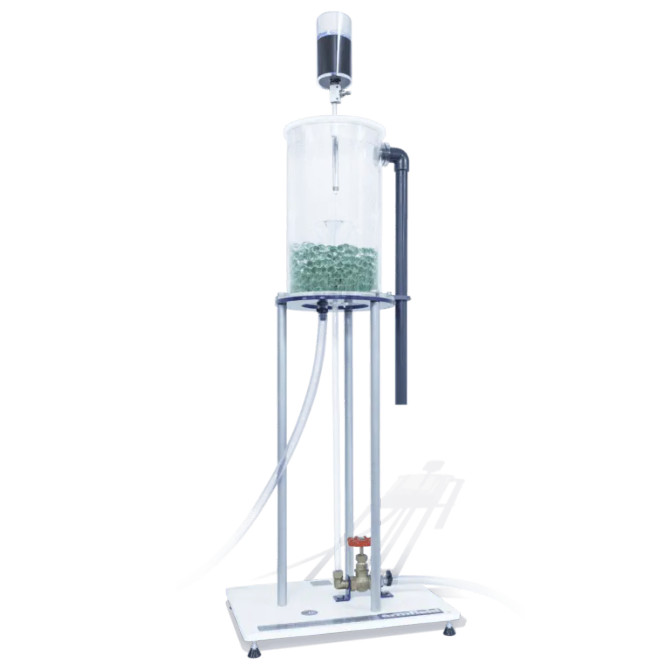

L'attrezzatura funziona in orientamento verticale. Un serbatoio di testata contenente un mezzo di calma fornisce una portata d'acqua costante attraverso un ingresso a bocca di lupo al tubo di visualizzazione del flusso.

Il flusso attraverso questo tubo è regolato tramite una valvola di controllo all'estremità di scarico. La portata d'acqua attraverso il tubo può essere letta sul misuratore di portata digitale o può essere misurata tramite il serbatoio volumetrico (o cilindro di misurazione) del banco idraulico. La velocità dell'acqua può quindi essere determinata per consentire il calcolo del numero di Reynolds.

L'apparecchiatura utilizza una tecnica di iniezione di colorante simile a quella dell'apparato originale di Reynolds per consentire l'osservazione delle condizioni di flusso.

Contenuto sperimentale:
