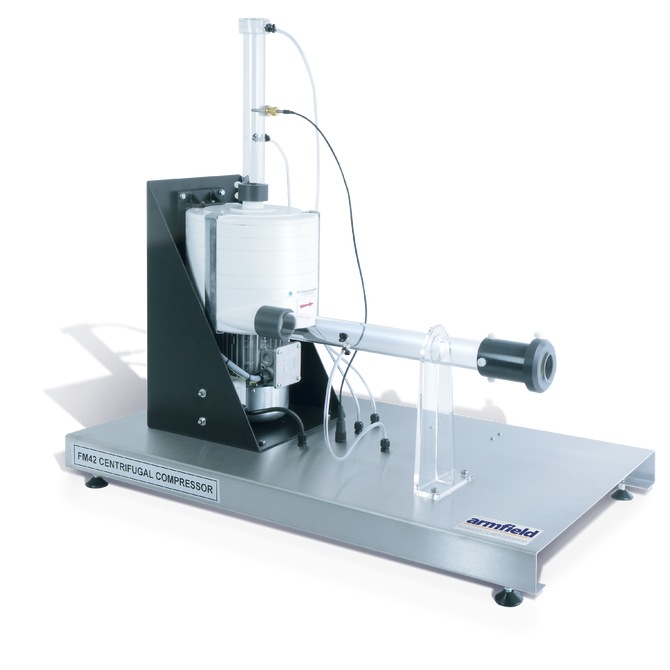

Un compressore centrifugo multistadio a motore montato su un basamento in acciaio inossidabile con condotti trasparenti di ingresso e uscita dell'aria. Un'apertura regolabile manualmente consente di variare la portata del flusso d'aria a velocità costante della ventola. Un orifizio calibrato viene utilizzato sullo scarico per misurare la portata dell'aria.

I sensori elettronici misurano l'altezza di pressione sviluppata attraverso il ventilatore, la pressione attraverso l'orifizio (e quindi la portata) e l'aria temperatura.

La velocità del compressore è accuratamente controllata da un inverter elettronico avanzato all'interno dell'IFD7 (un accessorio essenziale). Questo inverter calcola anche la coppia prodotta sull'albero motore consentendo di ricavare la potenza utilizzata dal ventilatore. L'IFD7 fornisce anche l'elettronica di condizionamento per i sensori e consente di visualizzare le loro letture sul software del computer.

I compressori multistadio vengono utilizzati a livello industriale per erogazioni ad alta pressione di flussi di gas o per attività di aspirazione.

L'energia cinetica impartita al gas dalla rotazione della girante viene convertita in energia di pressione che aumenta progressivamente di stadio in stadio.

Portata massima: 20 l/s tipico

Prevalenza massima: 6,0 kPa

Velocità massima della ventola: 3.000 giri/min

Potenza motore: 250 W

Numero di stadi: 7

Sensore di pressione:< /strong> da 0 a 12,5 mbar
