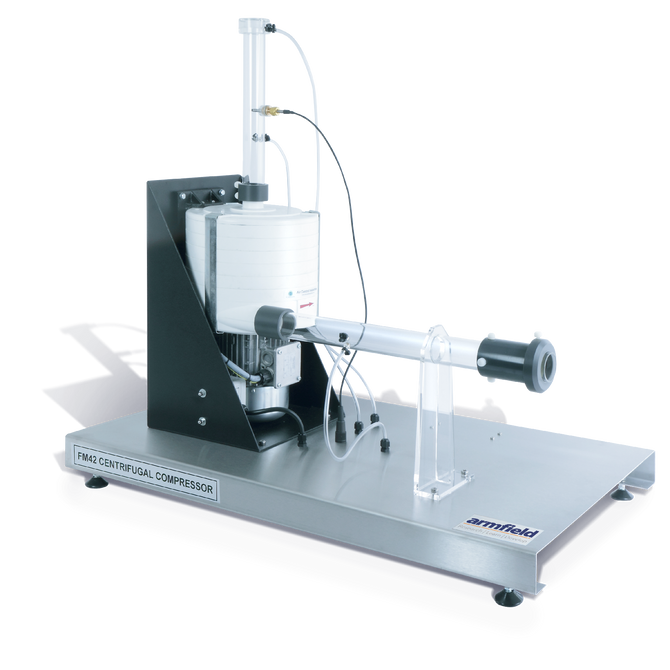

Un compressore centrifugo multistadio azionato da motore montato su un basamento in acciaio inossidabile con condotti di ingresso e uscita dell'aria trasparenti. Un'apertura regolabile azionata manualmente consente di variare la portata d'aria a velocità costante della ventola. Una piastra di orifizio calibrata viene utilizzata sullo scarico per misurare la portata d'aria.
I sensori elettronici misurano la prevalenza sviluppata nel ventilatore, la pressione attraverso la piastra dell'orifizio (e quindi la portata) e la temperatura dell'aria.
La velocità del compressore è controllata con precisione da un inverter elettronico avanzato. Questo inverter calcola anche la coppia prodotta all'albero motore, consentendo di ricavare la potenza utilizzata dalla ventola.
I compressori multistadio vengono utilizzati a livello industriale per erogazioni ad alta pressione di flussi di gas o per applicazioni di aspirazione.
L'energia cinetica trasmessa al gas dalla rotazione della girante viene convertita in energia di pressione che aumenta progressivamente da uno stadio all'altro.
Capacità di dimostrazione:
