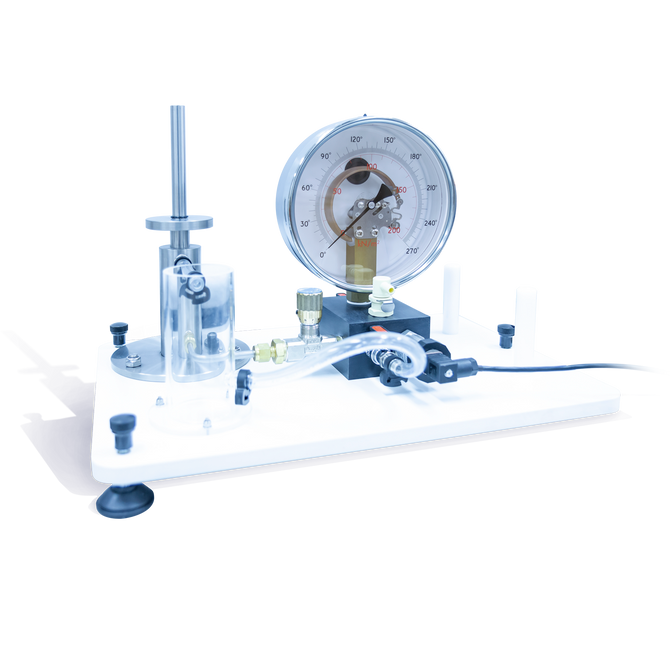

Un'unità da banco progettata per introdurre gli studenti alla pressione, alle scale di pressione e ai dispositivi comuni disponibili per misurare la pressione.

L'apparecchiatura utilizza un calibratore di pressione a peso morto (DPC) per generare una serie di pressioni predeterminate. Questo è collegato a un manometro Bourdon e a un sensore di pressione elettronico per consentirne la determinazione delle caratteristiche, tra cui precisione e linearità.

Il DPC è costituito da un pistone e un cilindro rettificati di precisione con una serie di pesi che forniscono un funzionamento intervallo da 20 kNm-2 a 200 kNm-2.

Il manometro Bourdon e il sensore di pressione sono montati su un blocco collettore con un serbatoio separato per contenere il fluido idraulico (acqua per sicurezza e facilità d'uso). Le valvole consentono un facile adescamento, un flusso d'acqua limitato per dimostrare l'applicazione dello smorzamento e il collegamento di dispositivi alternativi per la calibrazione.

• Intervallo operativo del calibratore di pressione a peso morto: 20 kN/m² – 200 kN/m²
• Diametro del pistone del calibratore a peso morto: 0,017655 m
• Area della sezione trasversale del calibratore a peso morto: 0,000245 m²
• Pressione prodotto nel cilindro dalla massa del pistone senza masse applicate: 20 kN/m²
• Capacità approssimativa del serbatoio di adescamento: 150 ml
